图幅比例问题
在柱结施图纸中，柱截面比例与图纸轴网尺寸比例不一致 ，在轴网里，比例调整好，与柱大样吻合，准备画梁图时，梁图的比例与调整之前的比例吻合 ，导致梁图中柱大样，比例不一致 不知道怎么调整？
全部回答
(3)
首答仅用{{minutesHtml}}
-
一般大样图跟结构图比例都是不一样的，设置比例后提前柱大样，把柱构件定义好之后在重新设置比例，对齐图纸，布置柱、梁
2018-09-20 17:00:50
-
我说的柱大样时平面图柱的位置
2018-09-20 17:01:34
-

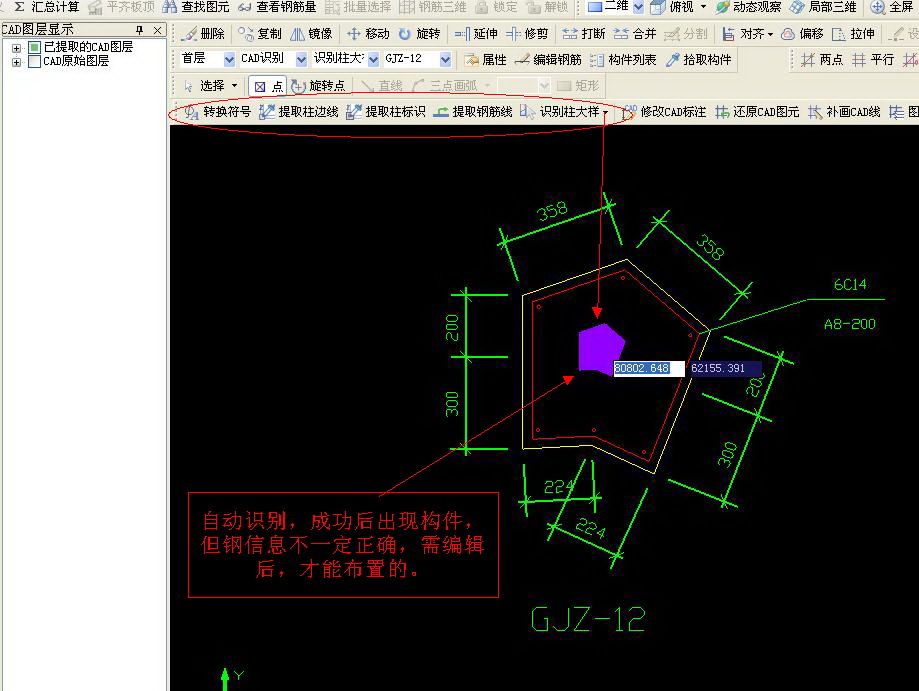

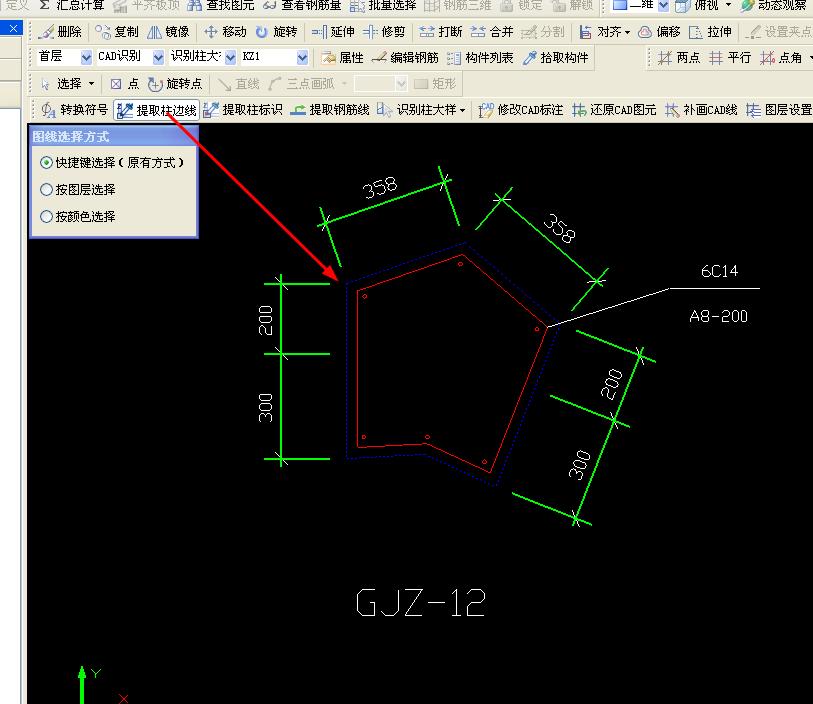

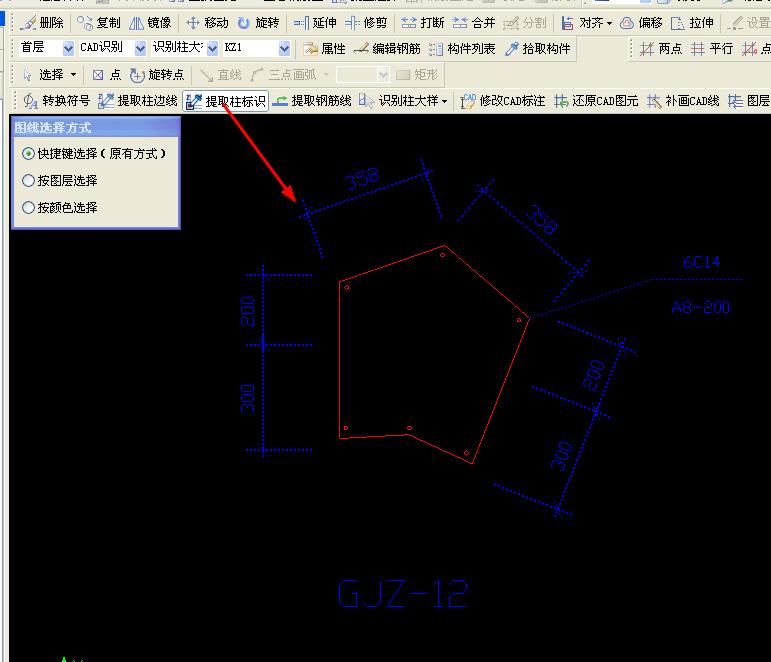

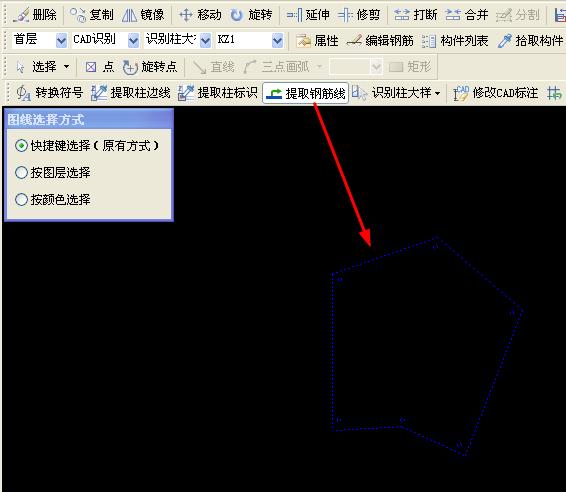

答：柱截面大样，不用调比例的，识别柱大样时，软件读取属性值，自动按属性缩小的。
2018-09-20 17:02:38
