电气图纸中的TB什么意思

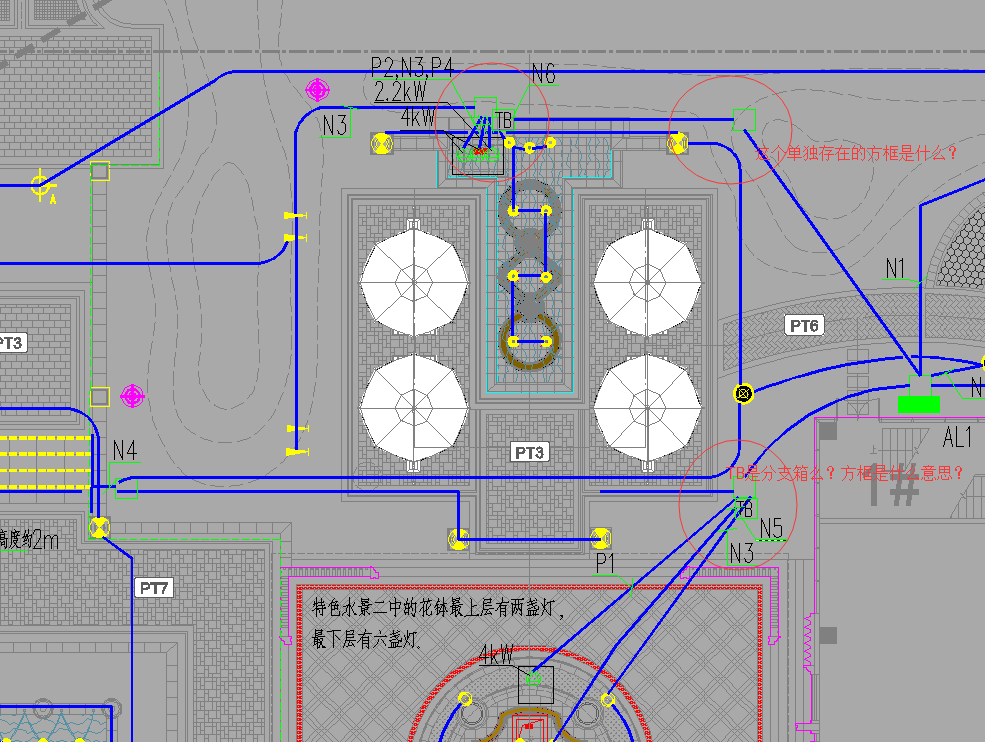

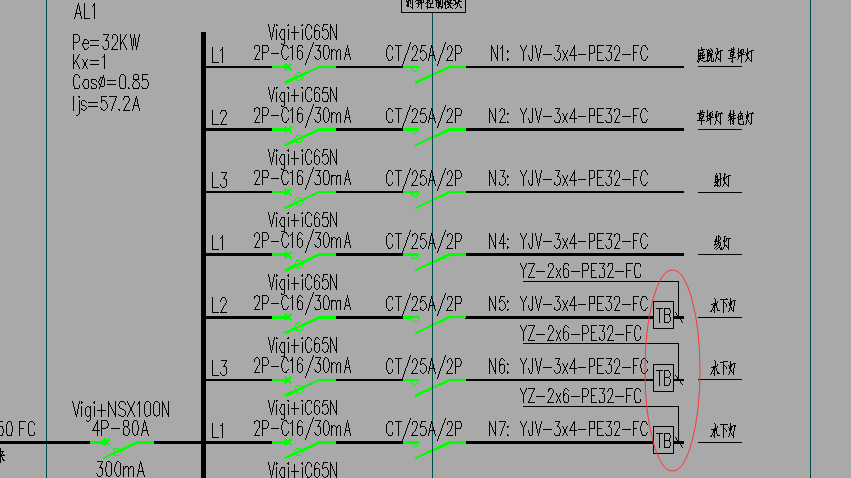

如图平面图和系统图，我想问下，第一：平面图中的TB是什么意思？是分支箱？第二：与TB一块的上边方框是什么图例？第三：右上角单独存在的方框是什么图例？第四：在系统图中的TB是什么？跟平面图中的TB一个东西么，知道的说下谢谢
全部回答
(2)
首答仅用{{minutesHtml}}
-
平面图中的TB是分线箱（盒），与TB一块的上边方框是接线盒；在系统图中的TB与平面图中的TB是相同的。
2018-10-13 11:30:03
-
如图平面图和系统图，我想问下，第一：平面图中的TB是什么意思？是分支箱？ 这是水下灯开关箱的。第二：与TB一块的上边方框是什么图例？水泵控制箱第三：右上角单独存在的方框是什么图例？这个应该是方形灯的图例第四：在系统图中的TB是什么？跟平面图中的TB一个东西么，知道的说下谢谢 这是水下灯开关箱。是的。。一样
2018-10-13 11:35:36
