坡屋顶梁集中标注问题

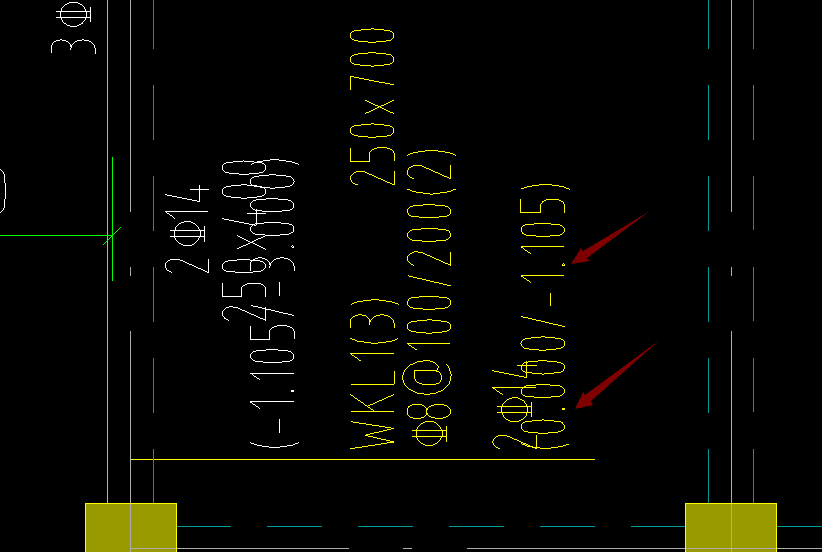

屋面是坡屋面，梁平面图名称为标高9-12梁平面图，梁图中，有的梁集中标注后面跟了一个（-1.375/-3）（+_0.00/-1.357）有的（-3）各表示什么意思，告诉一下，感谢）
全部回答
(3)
首答仅用{{minutesHtml}}
-
就是说是斜梁梁的顶标高：层顶标高-1.375/层顶标高-3《有的梁集中标注后面跟了一个（-1.375/-3）》起点和终点标高不是一个数据您原位标注的时候，输入调整
2018-10-17 18:39:27
-

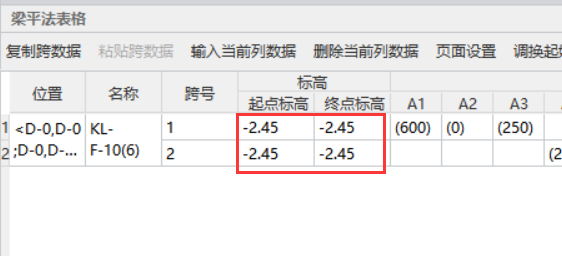

（-1.375/-3）这跨梁的起点顶标高为层顶标高-1.375；终点顶标高为层顶标高-3；（+_0.00/-1.357）这跨梁的起点顶标高为层顶标高；终点顶标高为层顶标高-1.375。软件在原位标注处修改。
2018-10-17 18:41:44
-
感觉这个图纸怪怪的，起点与终点标高，也不一定对，看看说明是不是有双层梁
2018-10-17 19:09:10
