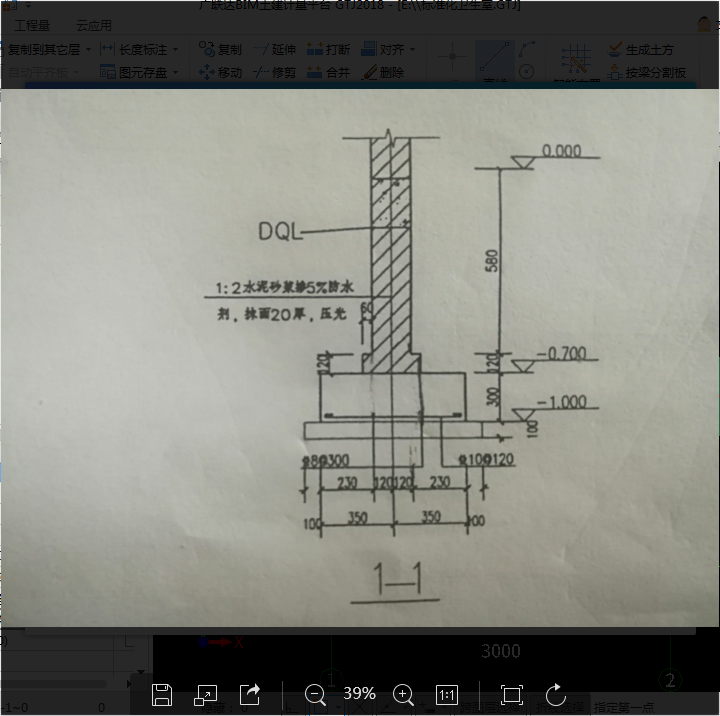

老师帮我看下这个图是什么意思
1.这个条基我定义了底和顶，底是矩形，顶是等高大放脚，这样画对吗，这个顶的钢筋信息需不需要填写？2.建筑面层下面C15素混凝土垫层是哪部分？这部分要怎么计算？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
1.这个条基我定义了底和顶，底是矩形，顶是等高大放脚，这样画对吗，这个顶的钢筋信息需不需要填写？
——：1-1条形基础，就是个矩形的，
轻隔墙基础的用异形条形基础建模就可以的，这个没有配筋
2.建筑面层下面C15素混凝土垫层是哪部分？这部分要怎么计算？——：地面楼地面内定义计算2018-10-23 15:24:47
-
宽与高尺寸不对图纸要求，下例参考
2018-10-23 15:26:55
