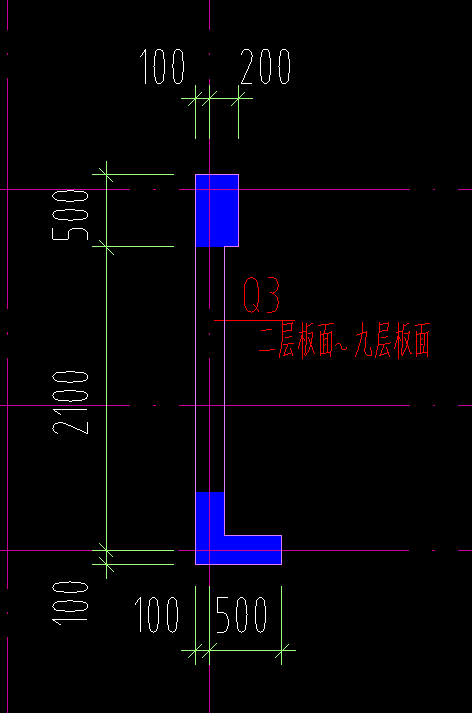

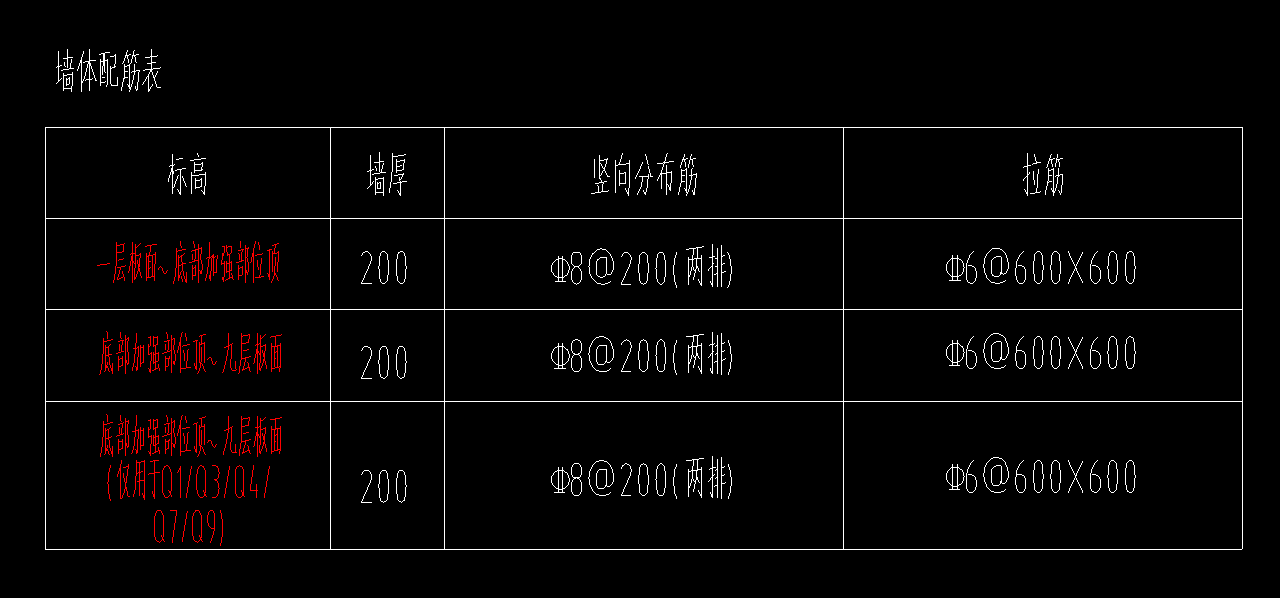

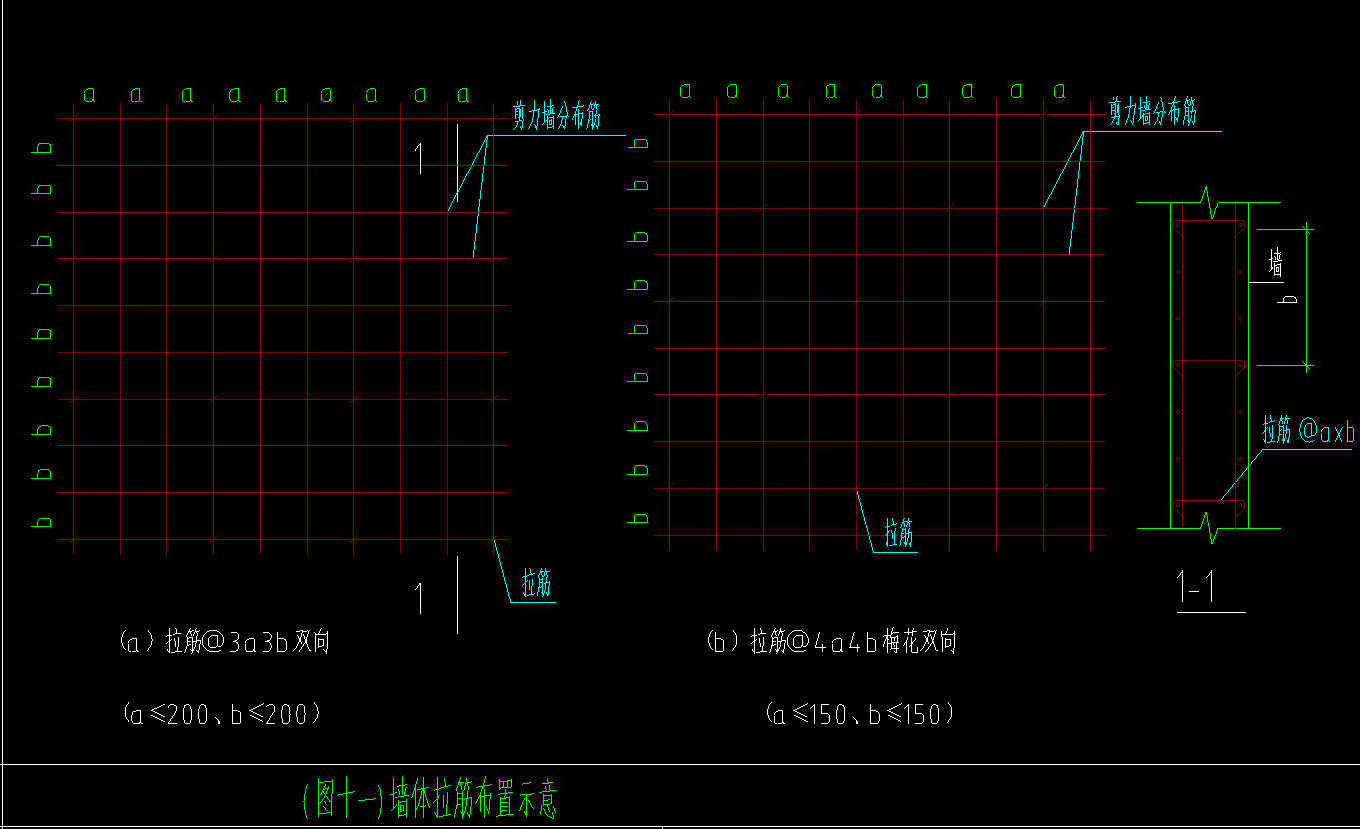

请问这种剪力墙怎么画？这个大样里好像是包含的暗柱，拉筋的布置方式也看不懂

LL和转角暗柱的钢筋构问题

老师你好，我想问一下，LL和转角暗柱的构造问题，如图集所示，LL在与剪力墙相交时，剪力墙的水平纵筋是会穿过连梁进行拉结的，但是这种转角暗柱配筋就是暗柱的配筋了，也就是说没有水平筋来拉结连梁了，图集表述就没有涉及到这种类型的LL，请问LL和这种转角暗柱的构造要怎么设置才算正确，需要设置剪力墙水平筋拉结吗？补充问题：我知道画上剪力墙就会有水平筋，但是也仅限于剪力墙内有水平筋啊，按构造图集来讲 水平筋是要穿过LL的，即使设置了剪力墙也计算不到LL内的水平钢筋，而且这个转角位置 本身应该是暗柱的配筋构造，就谈不上有剪力墙水平钢筋，这个图集做法表述不清楚，真的让人头大

大佬，求助求助，这个剪力墙和暗柱该怎么处理

看那个箍筋图，那个竖着的矩形箍，如果剪力墙和暗柱分开画的话要手动输入，但是柱都有这种箍筋，手动输入要输好久，请问大佬这个问题该怎么解决哦，我听他们说应该剪力墙和暗柱画在一起，但是如果画在一起用什么构件画呢？用剪力墙的话暗柱钢筋没法编辑，用暗柱的话墙的垂直分布筋也很麻烦

请教钢筋高手：LL和转角暗柱的构造问题

各位老师你们好，我想问一下，LL和转角暗柱的构造问题，如图集所示，LL在与剪力墙相交时，剪力墙的水平纵筋是会穿过连梁进行拉结的，但是这种转角暗柱位置的LL是没有和剪力墙（暗柱配筋形式和剪力墙不一样）相连接的，也就是说没有水平筋来拉结连梁了，图集表述就没有涉及到这种类型的LL，请问LL和这种转角暗柱的构造要怎么设置才算正确，需要设置剪力墙水平筋拉结吗？ 补充问题：我知道画上剪力墙就会有水平筋，但是也仅限于剪力墙内有水平筋啊，按构造图集来讲 水平筋是要穿过LL的，即使设置了剪力墙也计算不到LL内的水平均年，而且这个转角位置 本身应该是暗柱的配筋构造，就谈不上有剪力墙水平钢筋，这个图集做法表述不清楚，真的让人头大

剪力墙与暗柱

当剪力墙和暗柱同时存在时（暗柱箍筋信息c14@150），剪力墙与暗柱相交处剪力墙有水平加强筋时（只有一小段，加强筋就像是箍筋样式C10@100），且剪力墙的水平及竖向分布筋信息均是C14@200（四排），请问这样的钢筋信息怎么布置，是把有加强筋的那一小段布置成暗柱？但是它会少了剪力墙竖向钢筋，因为剪力墙竖向钢筋信息是C14@200（四排），布置成剪力墙，加强筋不能体现，请问各位高手这样的问题怎么样解决？问题补充：需要详图的加我QQ254788531，这个上面如何截图我不会，所以可能有点模糊

请问这个剪力墙里的钢筋怎么定义？

请问各位大神这个剪力墙的钢筋怎么设置？剪力墙的水平筋是封闭的，构造区的拉筋和约束区的拉筋也不一样，然后最主要是附加箍筋不知道怎么设置，我想的是把它分成三部分来画，端柱、暗柱和剪力墙，但是分成三部分的话，端柱和暗柱的附加箍筋怎么画呢？如果合成一个整体用暗柱来定义，那剪力墙的拉筋又怎么设置呢？想了半天实在想不出个办法，请各位大神给能详细的指导一下，怎样才能把量算准确？感激不尽
