基础 筏板

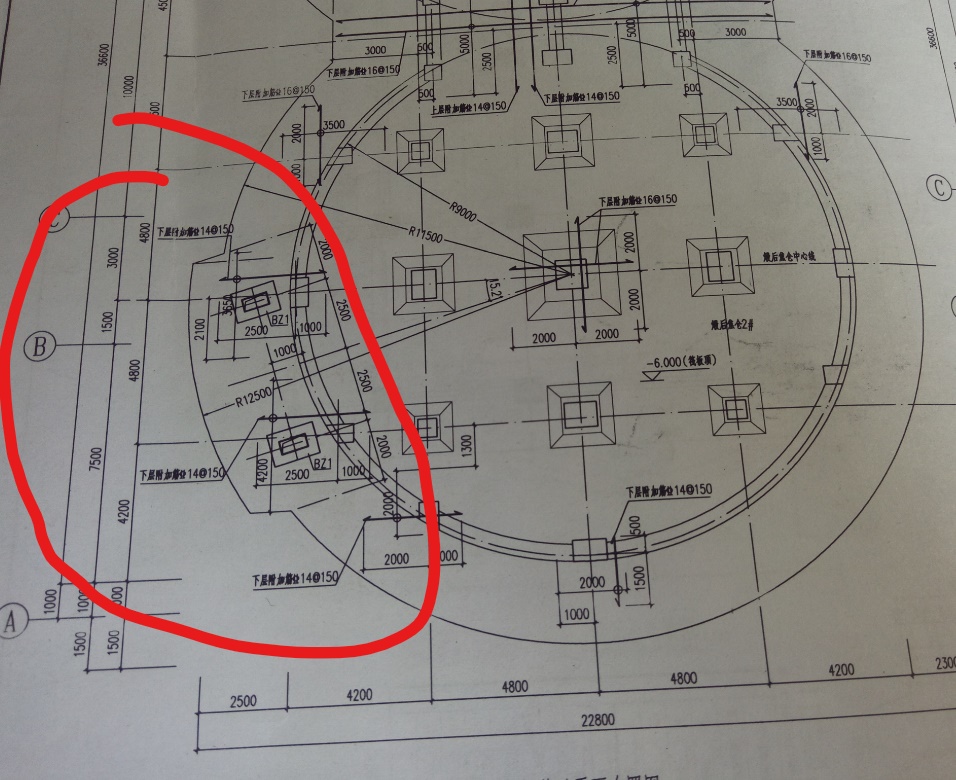

红圈里这块儿筏板基础怎么画
全部回答
(2)
首答仅用{{minutesHtml}}
-
直线+圆弧画一下试试
2018-11-09 14:55:04
-

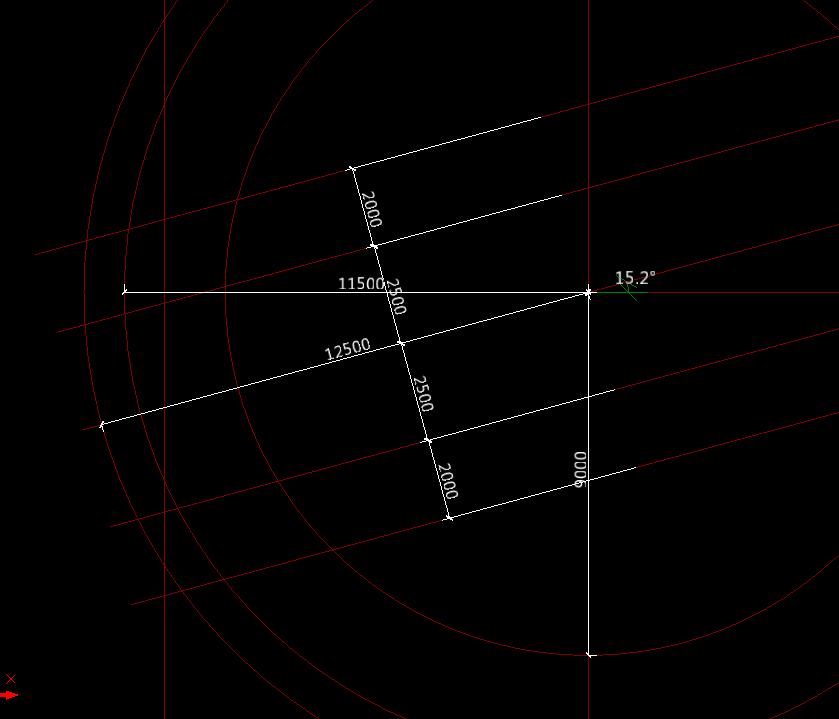

线画辅轴定位，然后再画筏板。辅轴绘制顺序：1、绘制R12500，R11500，R9000的三条圆形辅轴；2、绘制点角辅轴，角度=15.2；3、绘制平行辅轴1和2，平行于上一步绘制的点角辅轴，偏移距离2500；4、再绘制平行辅轴3和4，平行于上一步绘制的平行辅轴，偏移距离2000；5、平行辅轴3和4，与圆形辅轴R11500有交点，后续步骤不用再多说了。
2018-11-09 17:04:34
