剪力墙绘制

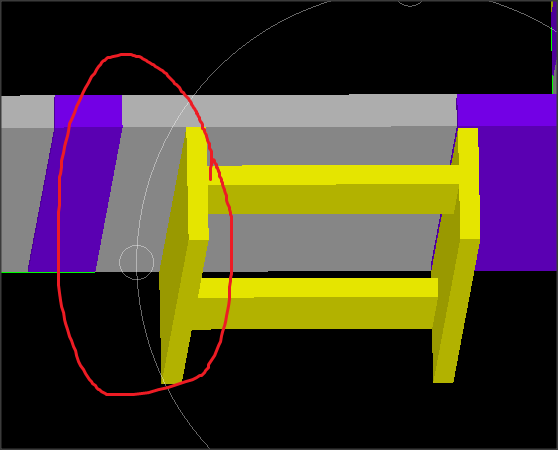

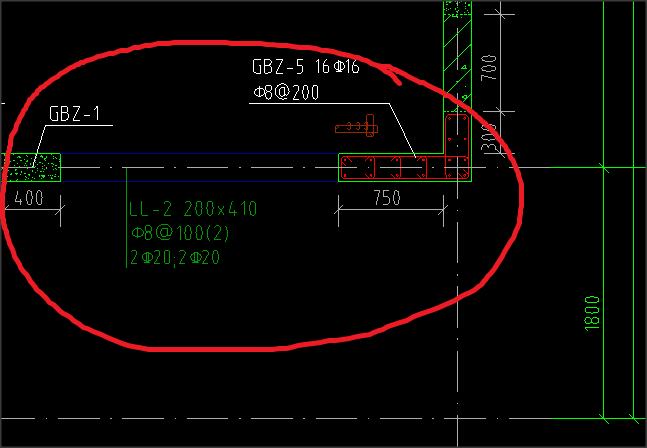

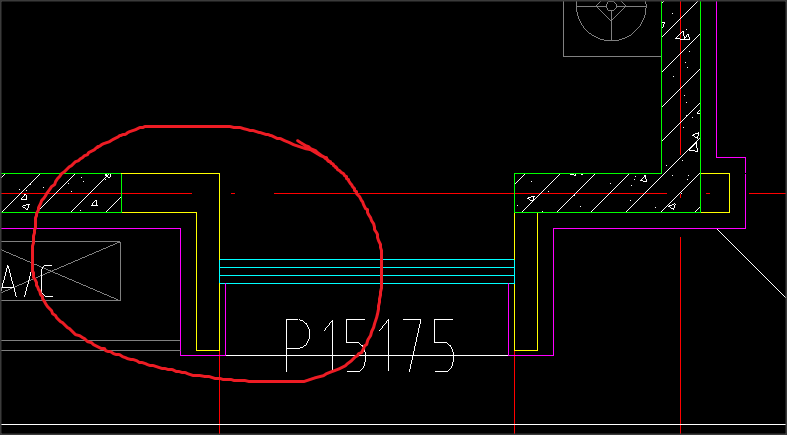

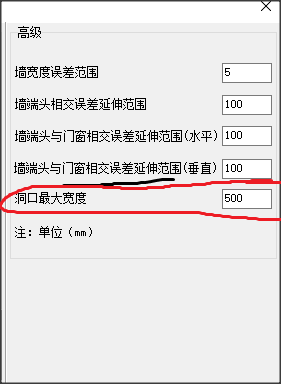

如图1所示，连梁处剪力墙要不要贯通布置？图2中剪力墙识别中高级里面”最大洞口宽度“有什么作用？在图一中，我在此处贯通布置了剪力墙，如图三中，在墙柱处布置有砌体墙，自动识别之后这里还是剪力墙，老师视频里面说绘制了剪力墙，在上面再绘制砌体墙，就会变成砌体墙，我的这个怎么回事？正在学习中，请大神详细讲解一下，非常感谢
补充问题：我在是别抢高级中，修改了洞口最大宽度之后，剪力墙就贯通绘制了，还有自动识别剪力墙对图元绘制方向有没有影响呢？
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳具体的需要对应设计图纸定义布置，图1连梁下是没有剪力墙，下图片布置的位置还需要布置上墙洞，这样飘窗才可以形成与实际吻合。
2018-11-14 09:46:54
