安装新手 识图过程中 请教一下

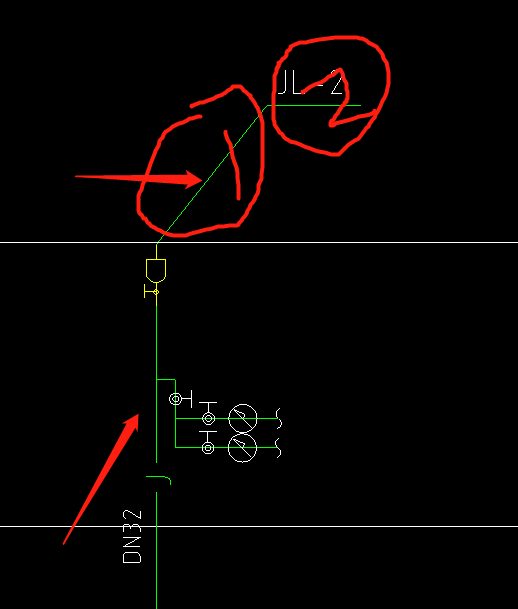

问题一：这个J代表低区给水管 JL代表低区立管 这样对吗？还是都是立管？问题二：1和2 都代表立管 还是 只有1是立管、2只是引申线？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳J代表给水管，标注的①②是引申标注JL-2立管的，立管JL-2末端到自动排气阀结束
2018-11-20 16:20:27
-
问题一：这个J代表低区给水管 JL代表低区立管。问题二：1和2 是引申线标注JL-2立管，立管JL-2末端到自动排气阀
2018-11-20 16:37:35
