GDQ2018中放样功能如何操作？
GDQ2018中放样功能如何操作？
全部回答
(1)
首答仅用{{minutesHtml}}
-

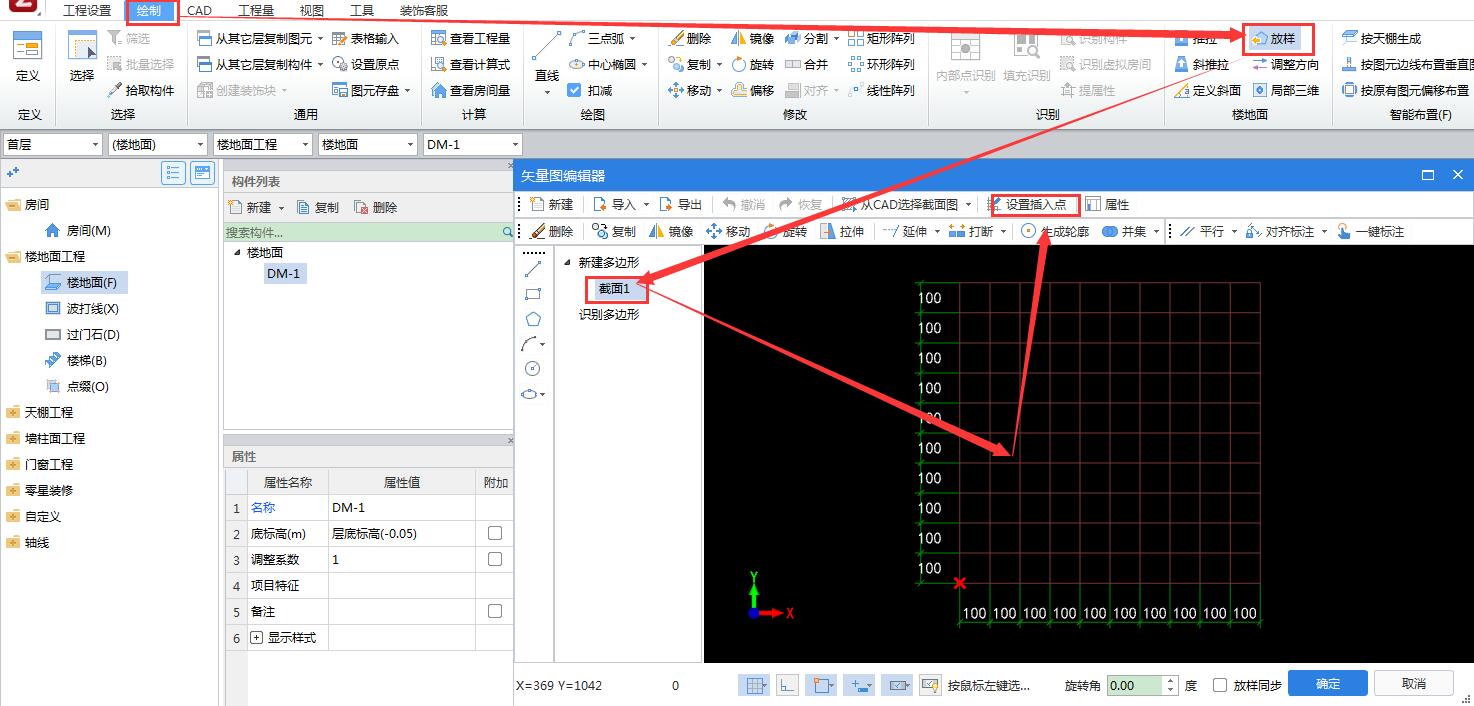

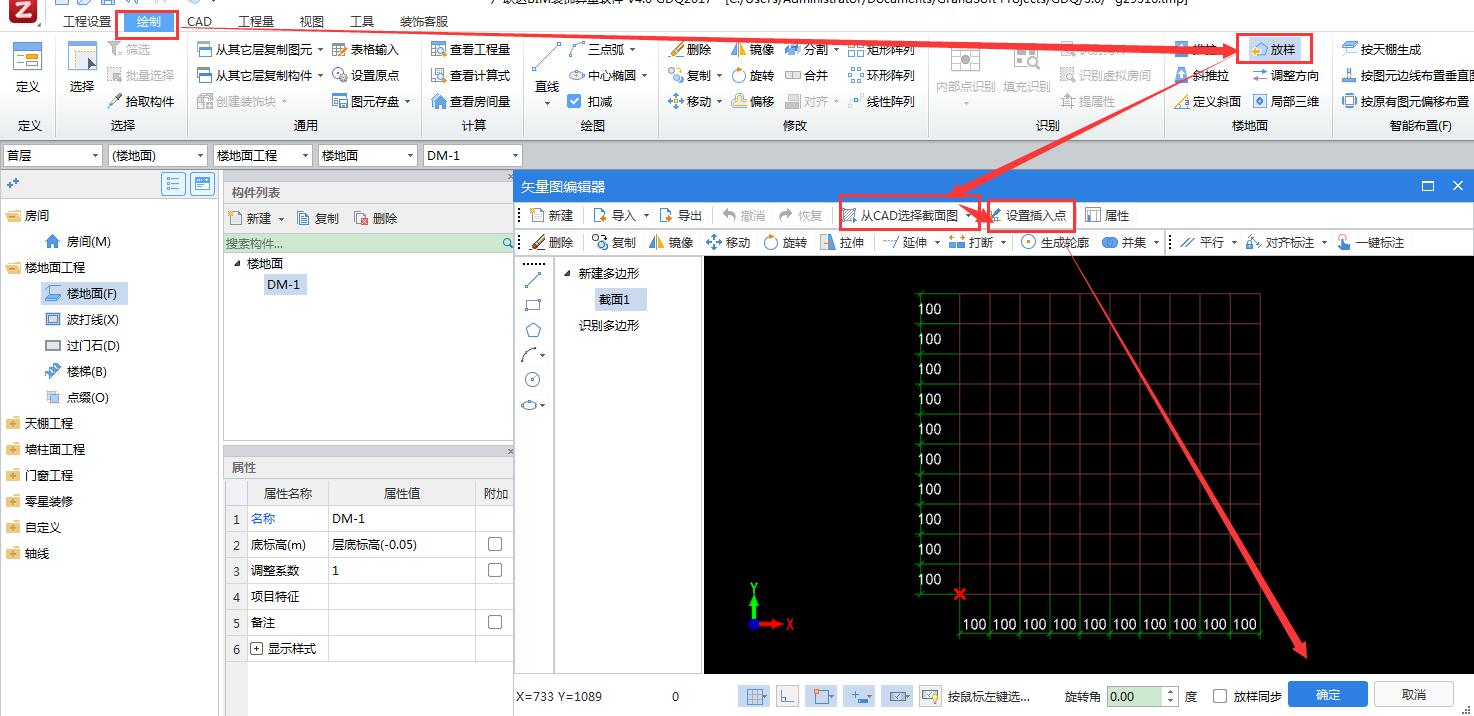

已采纳操作步骤新建多边形：【第一步】：选择【放样】功能，弹出【矢量图编辑器】窗口；【第二步】：点击“截面1”，可以绘制截面图；【第三步】：截面图绘制完成后或者识别完成后，设置插入点，选择CAD生成路径；【第四步】：右键确认后生成放样截面图元，可以按住shift键切换剖面的方向。再次右键或按esc结束命令。识别多边形：【第一步】：选择【放样】功能，弹出【矢量图编辑器】窗口；【第二步】：点击“从CAD选择截面图”按钮；可以从CAD图中选择截面图。也可以点击“在CAD中绘制截面图”按钮：可以直接在CAD截面图位置绘制截面。【第三步】：识别完截面后，确认，设置插入点，选择CAD生成路径；【第四步】：右键确认后生成放样截面图元，可以按住shift键切换剖面的方向。再次右键或按esc结束命令。
2018-11-21 14:29:38
