CAD电子版图纸是1:120的，请问怎么换算成1:100
CAD电子版图纸是1:120的，请问怎么换算成1:100
全部回答
(2)
首答仅用{{minutesHtml}}
-
在到如算量界面，绘图上方有一个设置比例按纽，随意点击测量一段输入换算比例就好
2018-11-24 11:45:32
-
当CAD图或者图片导入后，发现比例设置错误，可以使用该功能重新设置比例，不需要重新导入再设比例；图纸上存在不同部位，比例不同时，可以通过多次设置比例来正确识别，不需要重复导入设置比例。
操作步骤
第一步，导入图纸后，在“CAD草图”绘图工具栏点击“设置比例”；

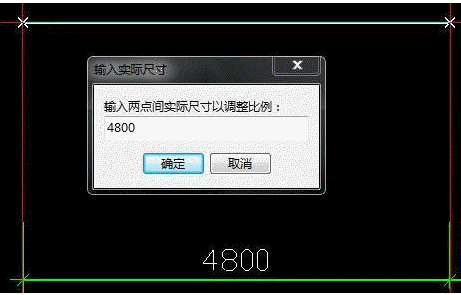

第二步，根据提示，利用鼠标点取两点，软件自动量取两点距离，并弹出如图对话框第三步，如果量取的距离与实际不符，则在对话框中输入两点间实际尺寸如“4800”，点击“确定”，软件即可自动调整比例。
2018-11-24 13:08:12
