桃花不上线
2018-11-27 17:00:57
|
甘肃省
钢筋算量GGJ2013
|
2025查看
2回答
我是根据截面编辑-画箍筋-绘制箍筋-直线来画的 但是画出来是这样的 对吗？

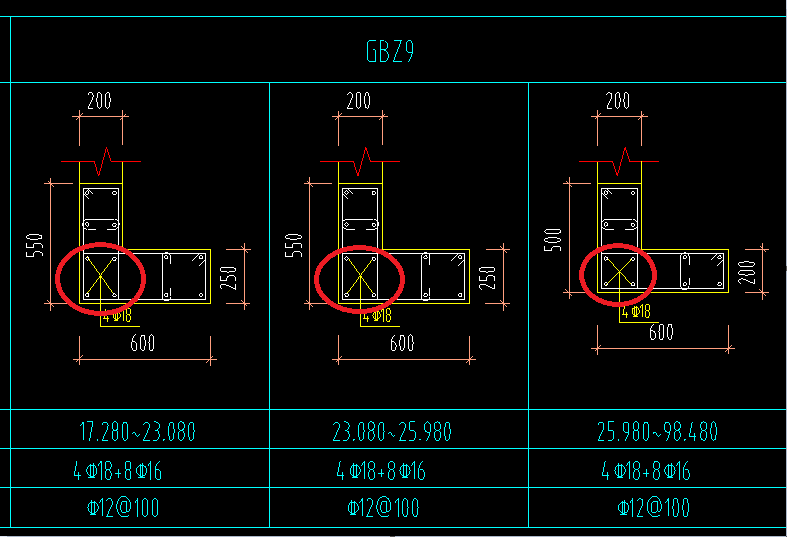

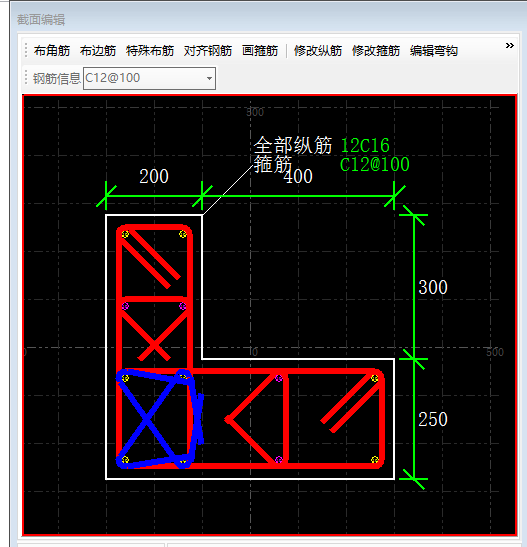

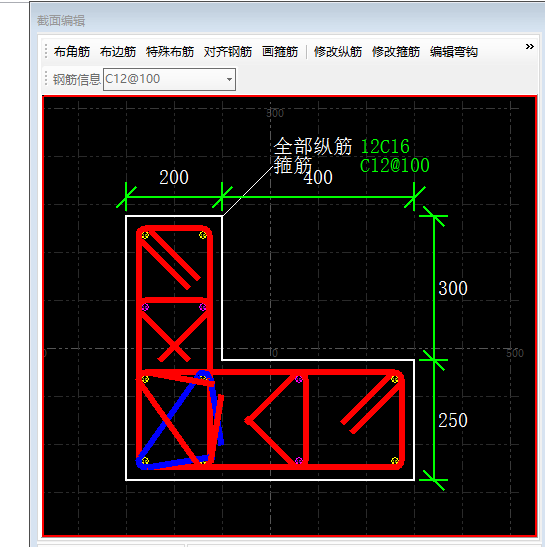

第一张是施工图 后三张是我自己画的 总感觉不太对 谢谢各位老师！
全部回答
(2)
首答仅用{{minutesHtml}}
-

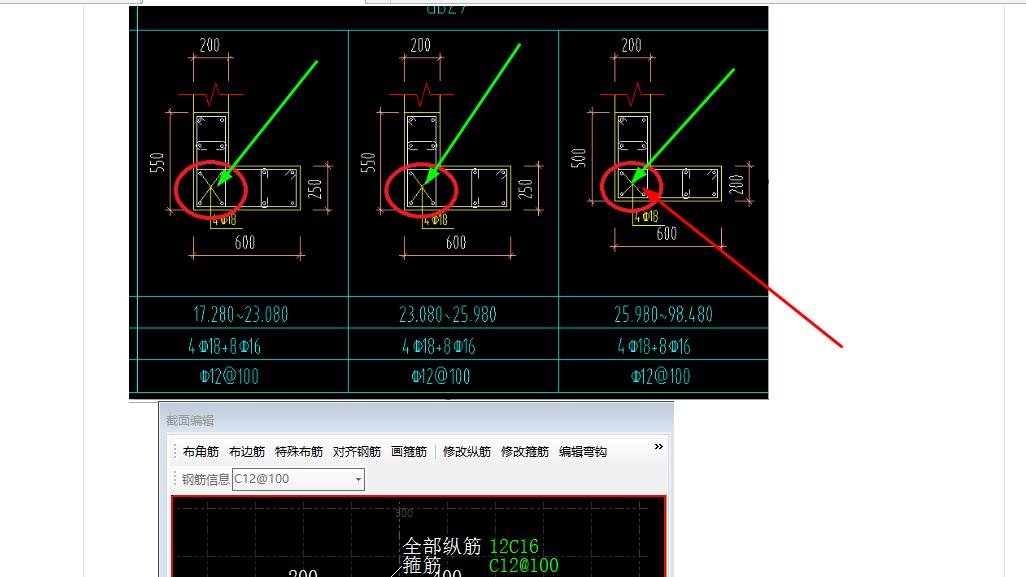

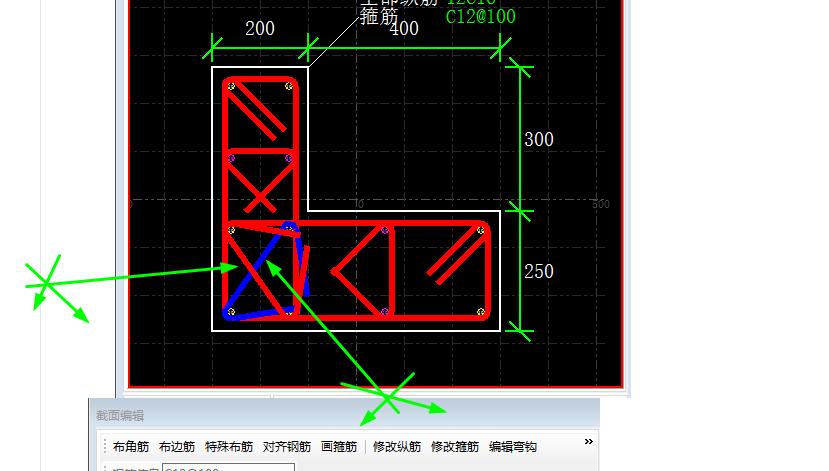

已采纳里面的黄色交叉的线是不用画的，那不是钢筋，是引出线。统一布置角筋是按C16布置的，布置完后要点修改纵筋，选中圈住的那4根，按右键，修改为4C18。
2018-11-27 17:03:36
-
答；不对，X，是纵筋设计标注线，不是钢筋中的拉钩。不用画。
2018-11-27 17:04:07
