GTJ条基放坡怎么画？钢筋怎么处理？

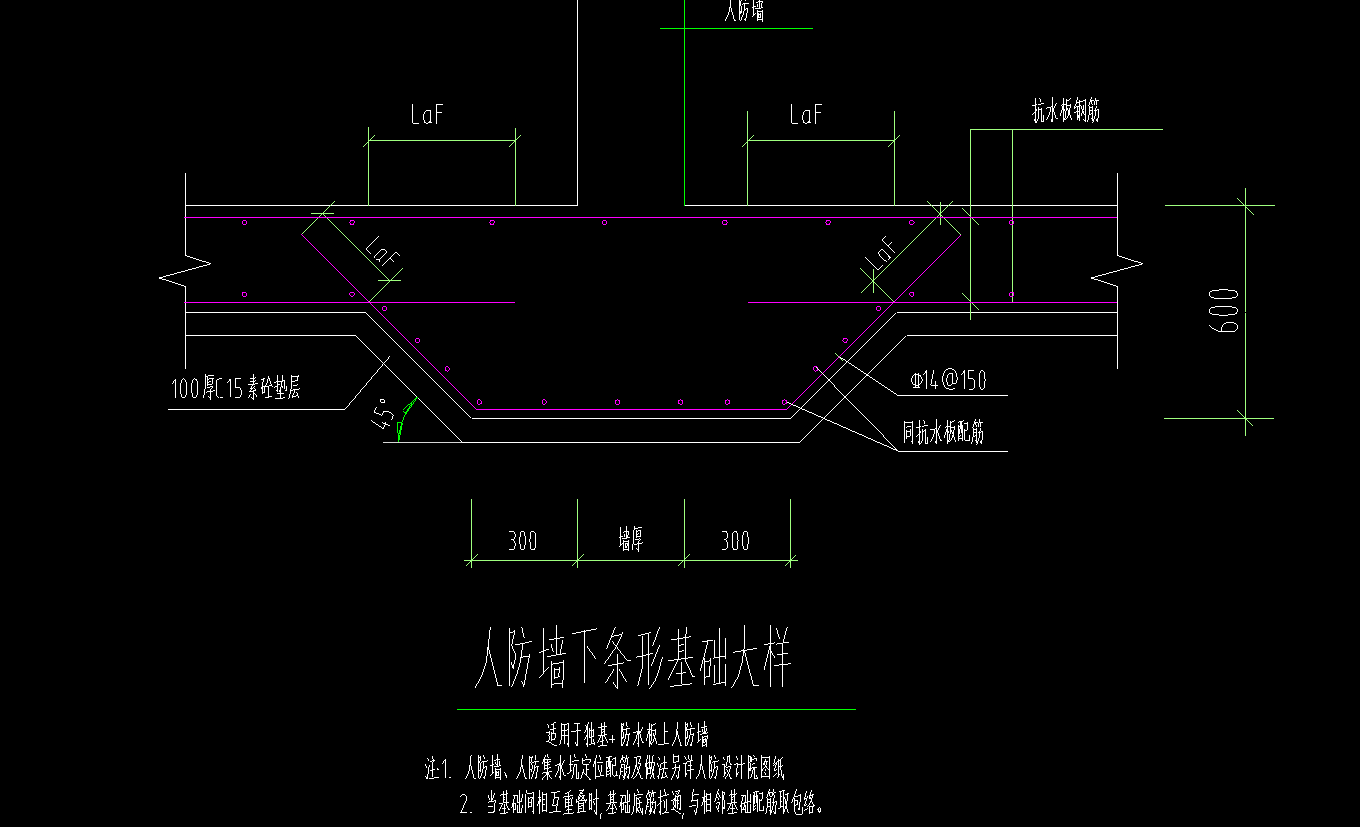

如图所示的条基放坡在GTJ软件理怎么处理？钢筋应该怎么画呢?
全部回答
(2)
首答仅用{{minutesHtml}}
-
定义不同的厚度筏板基础，然后设置筏板变截面就可以的
2018-12-05 11:47:53
-

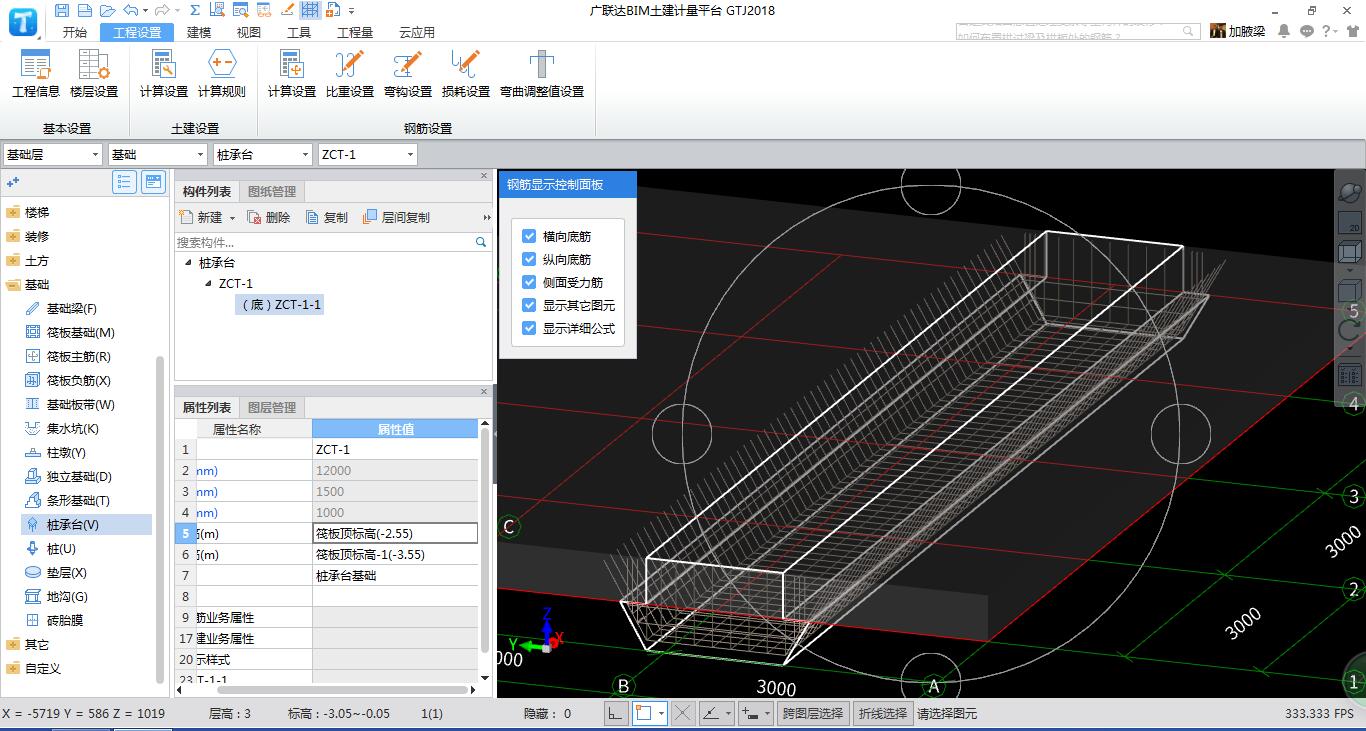

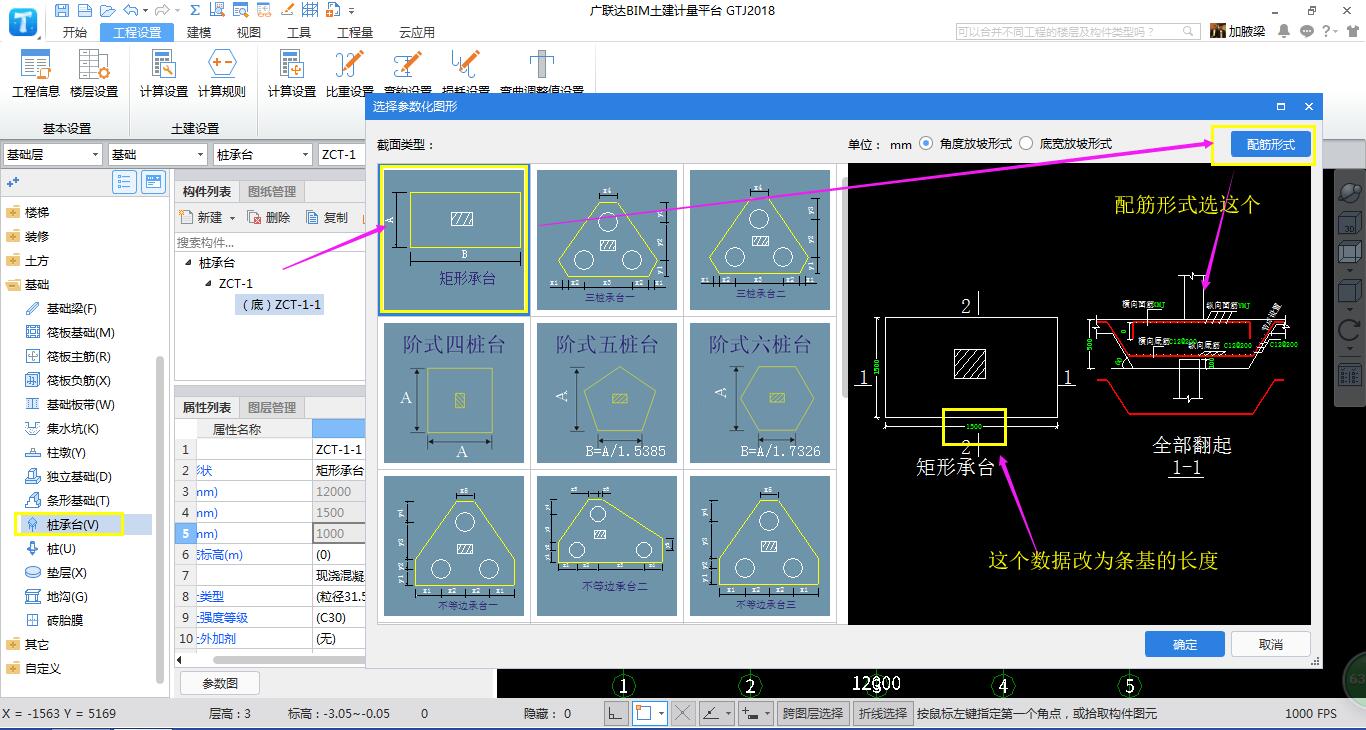

这个你可以用承台或者柱墩（因为不是实际的条形基础，名义上是筏板基础的下沉部分）来定义。看我的截图。第一张截图是定义过程，有一个注意点就是承台的配筋形式选择，还有一个注意点就是承台长度要输入条基的长度，还有一个就是桩伸入承台的100mm改为0第二张截图是三维视图。
2018-12-05 12:43:18
