用GTJ2018遇到图纸问题请专家解答

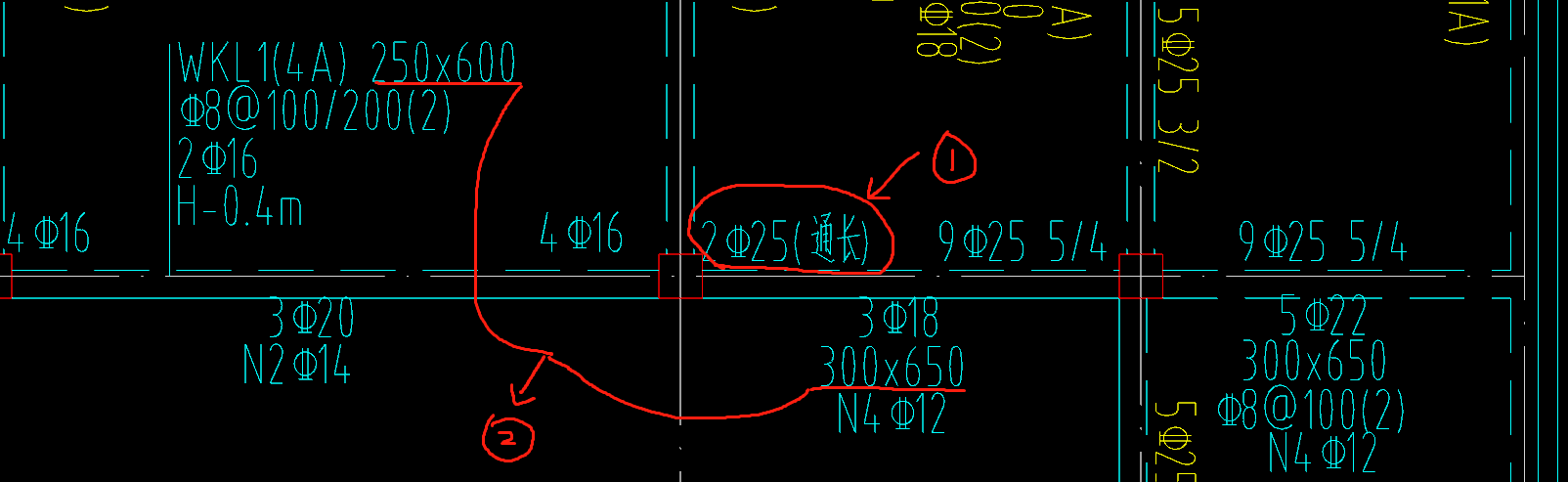

1.支座处标的2C25通长钢筋如何在GTJ2018中布置？属于支座筋还是跨中钢筋2.梁属性变截面但是图纸里面的梁边线还是一样宽，应该怎么对其？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳你好，第一个问题2C25在原位标注的跨中钢筋中上部钢筋里面布置，第二个问题，在原位标注里面，这一跨的下面把截面改成300*650即可，顺便提一下，我估计你可能不理解图上的截面为什么是一样的，以后遇到这种有原位标注的你直接可以忽略这个问题，一律按原位标注的搞就行了！希望能帮到你，望采纳！
2018-12-07 09:23:53
-
1.支座处标的2C25通长钢筋如何在GTJ2018中布置？属于支座筋还是跨中钢筋
是比较长的支座筋。（可以作为跨中上部钢筋布置。）
2.梁属性变截面但是图纸里面的梁边线还是一样宽，应该怎么对其？在这一跨原位标注修改。希望可以帮到您2018-12-07 09:15:22
-

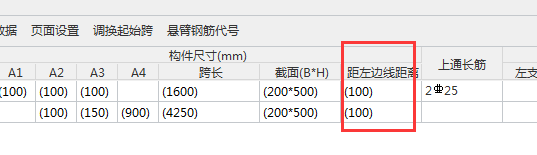

你好：1在跨中筋是输入本跨的通长筋；2去梁的原位标注里的距左边距离里调整尺寸
2018-12-07 09:18:47
