柱大样识别后怎么布置

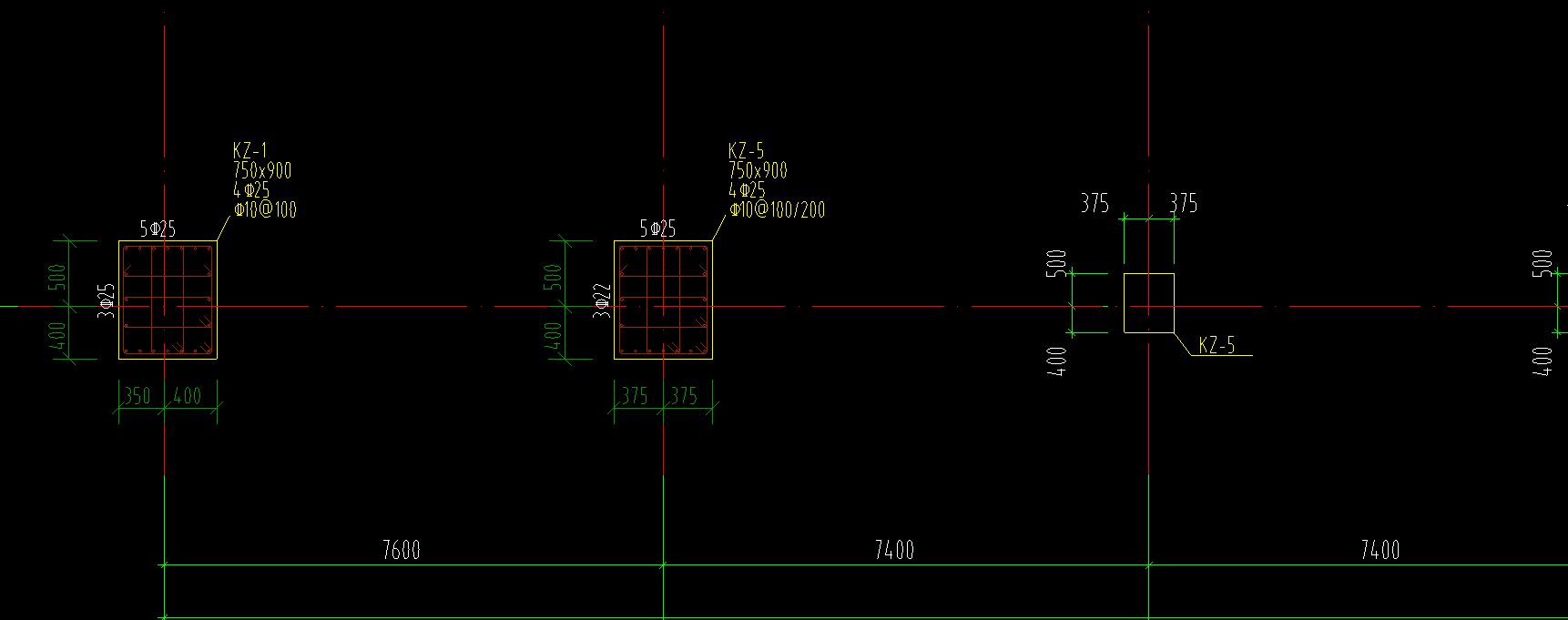

左边是柱大样，定义完成后，怎么布置呢？按照左边的比例布置后，右边的又对不上了。
请问怎么布置呢？
补充问题：识别后，左边柱大样的位置会不会有什么误差？
全部回答
(1)
首答仅用{{minutesHtml}}
-
左边是大样尺寸，右边才是正确的比例，图纸设置比例时按轴线或右边设置正确。先识别柱大样，识别柱大样在提取标注时一定要提取绿色的尺寸标注，这样柱子才能正确识别属性中的尺寸；然后识别柱，识别后尺寸应该都同右边大小，不用管柱大样是否与柱子匹配，柱大样本身就是放大的，只要柱子尺寸跟柱大样标注尺寸一致即可。
2018-12-17 23:58:48
