吊筋。

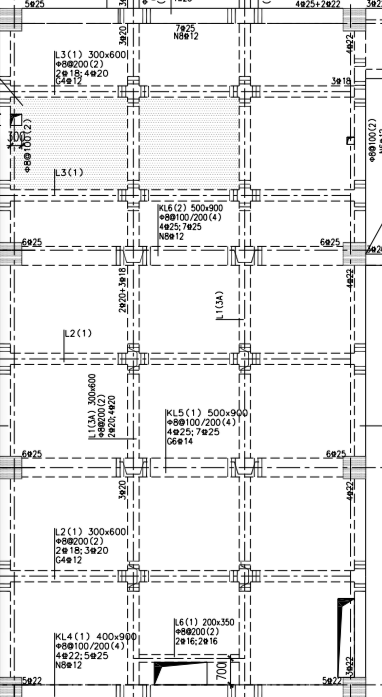

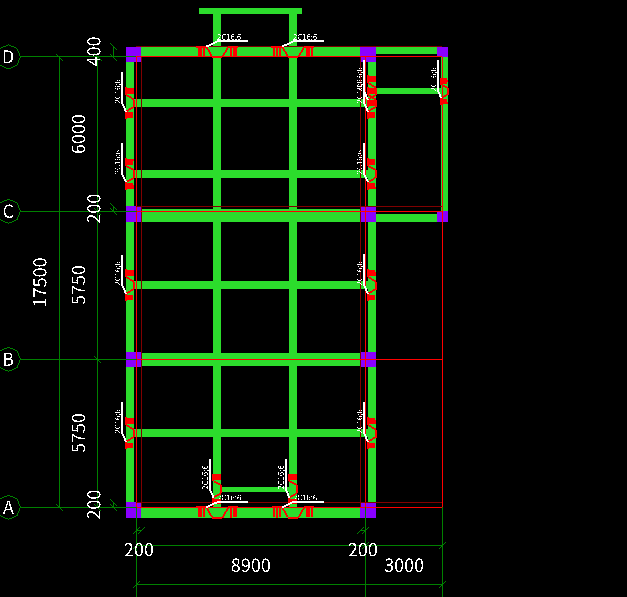

一个是我自动生成出来的，我的跨数是按图纸写的，但是生成的吊筋不一样
全部回答
(2)
首答仅用{{minutesHtml}}
-
操作步骤
第一步：主、次梁绘制完毕后， 在梁的图层，选择“绘图”菜单中的“自动生成吊筋”或在二次编辑工具栏中点击【自动生成吊筋】按钮，弹出“自动生成吊筋”对话框，如下图所示；
第二步：选择要生成吊筋或次梁加筋的位置，如“主梁与次梁相交，主梁上”或“同类型同截面次梁，均设置”；输入钢筋信息，例如吊筋输入“2B20”，次梁加筋输入“6A10”；
第三步：确定生成范围，生成吊筋和次梁加筋。
1、需要整楼生成时，在“整楼生成”前的方框中勾选，然后点击【确定】按钮，弹出楼层选择对话框，如下图所示；选择需要生成的楼层，点击确定；
软件提示“自动生成吊筋成功”；
2、只需要在当前楼层生成的情况，直接点击【确定】按钮，回到绘图界面。然后点选或者拉框选择要生成吊筋和次梁加筋的范围，点击鼠标右键确定，软件在选择范围内相应的位置生成吊筋和次梁加筋；生成效果如下图。
2018-12-19 16:48:45
