大家帮我看看这个是什么意思，没有基础大样图，就只有这个
全部回答
(7)
首答仅用{{minutesHtml}}
-
没有基础大样 应该有平面图 平面图中可以看出上下两台的尺寸 上下两台分别是350高 配筋 B(即下部) 下面一台X Y方同均为C14-150
2018-12-20 10:30:10
-
这是两阶的独立基础，每阶的高度是350，底部配c14-150的双向受力筋。
2018-12-20 10:30:28
-
这是独立基础。没有大样图，就一定在平面图上会有数据的，否则是没法计算、没法施工的！
2018-12-20 10:30:50
-

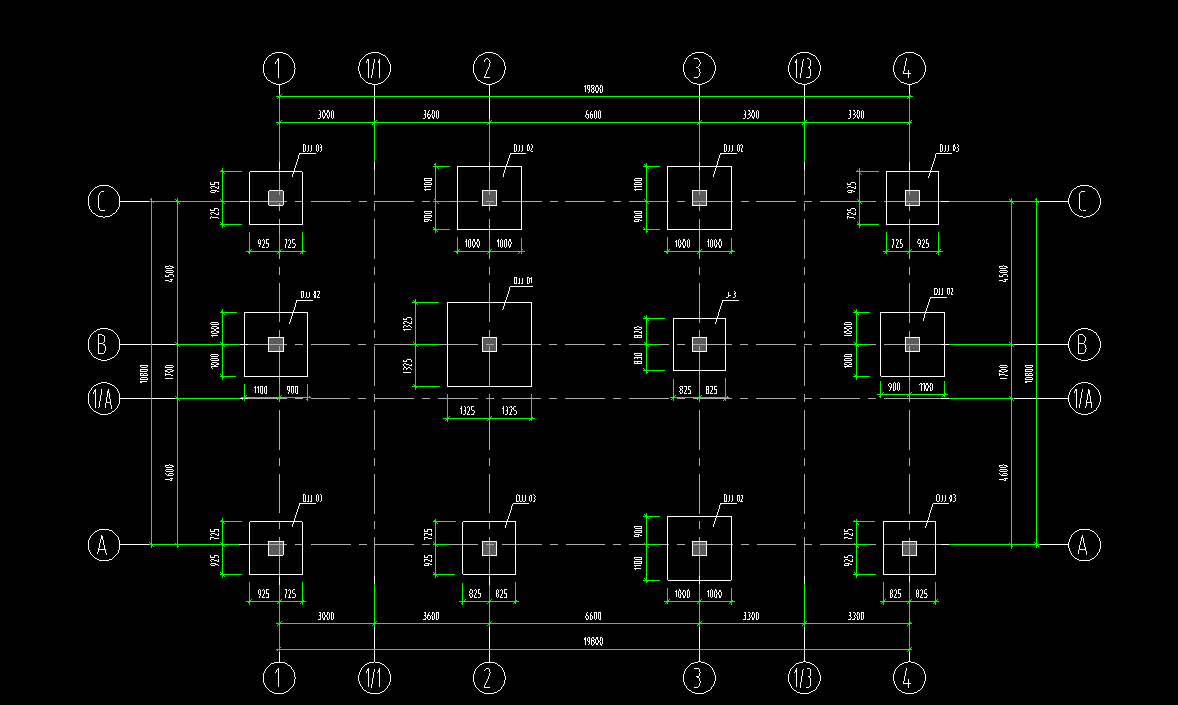

平面图上面也没有
2018-12-20 10:31:50
-
截图范围太小了，什么都看不到。
2018-12-20 10:33:06
-
独立基础，平面尺寸平面图有了，配筋也有了可以布置
2018-12-20 10:40:07
-
这是典型的平法施工图。具体参见16结构图集第三本，独立基础的平法表示。这是DJ独立基础，第二个J表示阶型，350/350，表示有两阶，每阶高度从下到上都是350. B表示下部钢筋 ，X Y方向都有了。平面上表示了独立基础与轴线的定位关系。
2018-12-21 09:55:52
