zying
2019-01-01 11:02:45
|
北京市
土建计量GTJ
|
704查看
4回答
自定义线

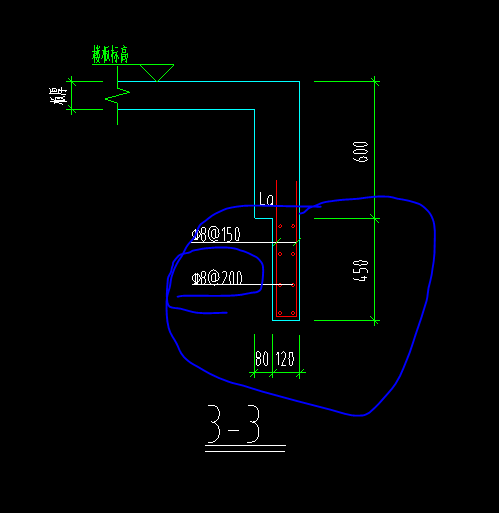

老师你好请问，图上标注的120*450的我用自定义线画的，请问纵筋c8-200怎么绘制？截面高450，一排纵筋应该有3根，可是我用直线绘制时会变成4根？请问该如何处理
全部回答
(4)
首答仅用{{minutesHtml}}
-
建议用剪力墙或栏板，属性中输入水平钢筋，弯折的U形钢筋在属性的其它钢筋中编辑。
2019-01-01 11:07:28
-
你好：布置时选择不含终点（从下边往上布置），这样布置就准确了
2019-01-01 11:36:17
-
图上标注的120*450的我用自定义线画的，请问纵筋c8-200怎么绘制？截面高450，一排纵筋应该有3根，可是我用直线绘制时会变成4根？请问该如何处理
先画出截面,然后在横筋中用画直线的方法画出横筋,再用布置纵筋来布置分布筋.
2019-01-01 14:13:11
-

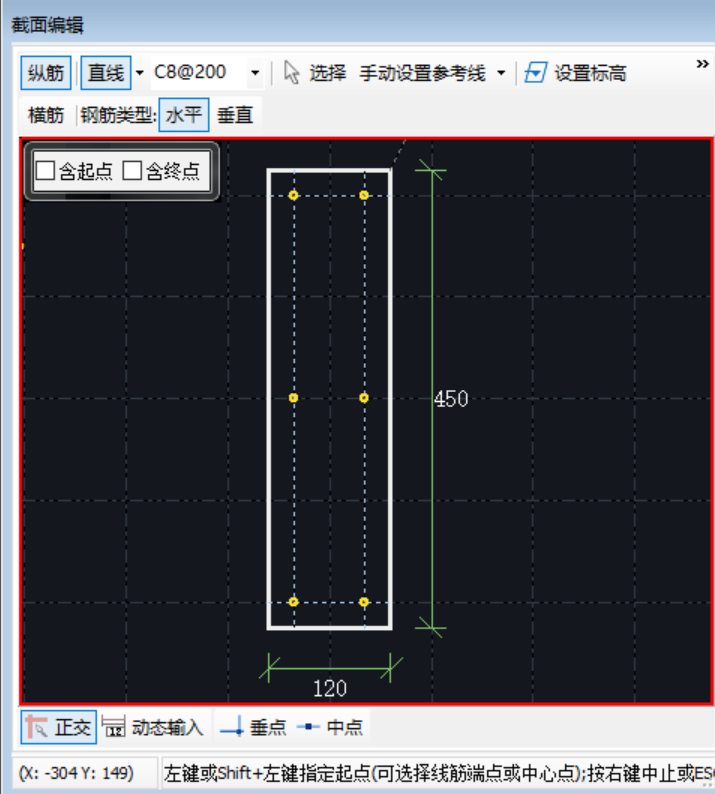

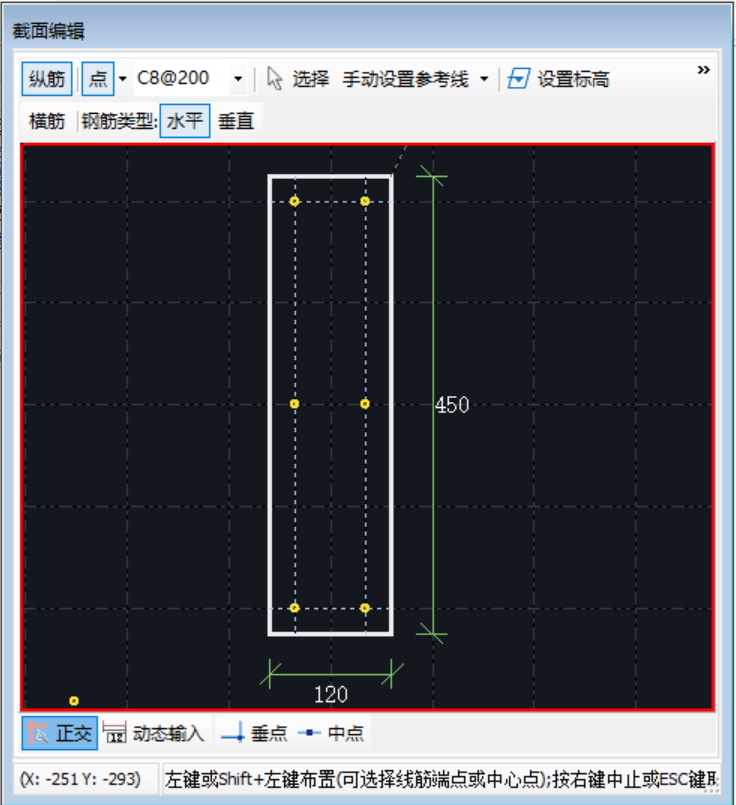

可直线，可点选。直线模式的时候不含起点终点，然后从下边起点开始点，上边终点结束。点选模式，算好了直接点。
2019-01-02 10:49:24
