人防综合调整系数

4.2.3 在动荷载和静荷载同时作用或动荷载单独作用下，材料强度设计值可按下列公式计算确定：

式中 fd——动荷载作用下材料强度设计值(N/mm2)；
f——静荷载作用下材料强度设计值(N/mm2)；

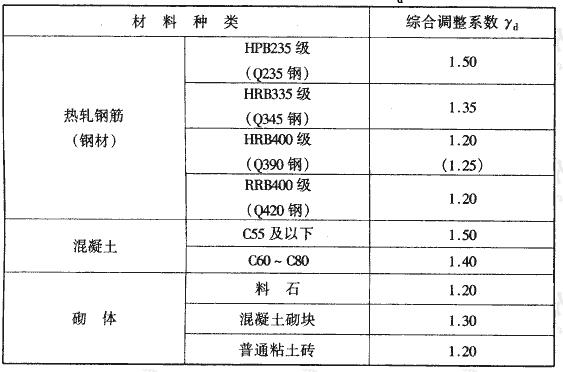

γd——动荷载作用下材料强度综合调整系数，可按表4.2.3的规定采用。

4.2.3 表4.2.3给出的材料强度综合调整系数是考虑了普通工业与民用建筑规范中材料分项系数、材料在快速加载作用下的

动力强度提高系数和对防空地下室结构构件进行可靠度分析后综合确定的，故称为材料强度综合调整系数。

本规范在确定材料动力强度提高系数时，取与结构构件达到最大弹性变形时间为50ms时对应的一组材料动力强度提高系数。
同一材料在不同受力状态下可取同一材料强度提高系数。试验表明：在快速变形下，受压钢筋强度提高系数与受拉钢筋相一致。混凝土受拉强度提高系数虽然比受压时大，但考虑龄期影响，混凝土后期受拉强度比受压强度提高的要少，二者综合考虑，混凝土受拉、受压可取同一材料强度提高系数。钢筋混凝土构件受弯时材料强度的提高，可看成混凝土受压和钢筋受拉强度的提高；受剪时材料强度的提高，可看成混凝土受拉或受压强度的提高。砌体材料因缺乏完整试验资料，近似参考砖砌体受压强度提高系数取值。钢材的材料强度提高系数是参照钢筋的材料强度提高系数给出。
由于混凝土强度提高系数中考虑了龄期效应的因素，其提高系数为1.2～1.3，故对不应考虑后期强度提高的混凝土如蒸气养护或掺入早强剂的混凝土应乘以0.9拆减系数。
根据对钢筋、混凝土及砖砌体的试验，材料或构件初始静应力即使高达屈服强度的65％～70％，也不影响动荷载作用下材料动力强度提高的比值，因此在动荷载与静荷载同时作用下材料动力强度提高系数可取同一数值。
