铃baby♛
2019-01-24 09:23:08
|
山东省
土建
|
702查看
2回答
识图

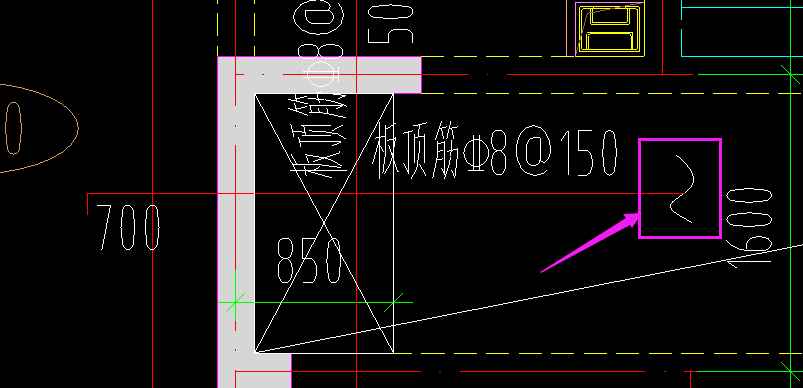

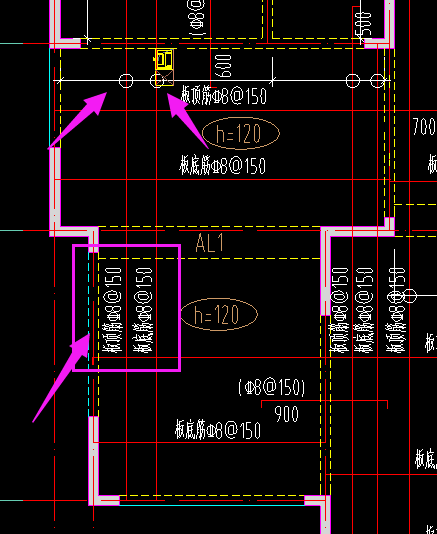

请问大家图一：跨版受力筋后面这个符号什么意思？图二：上面那块板有有布置范围，下面那块板没有。布置下面那块板的钢筋时，是按全板布置还是跟上面那块范围一样布置？？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳图一：跨版受力筋后面这个符号什么意思？【表示该钢筋伸到板边，为整垮布置，也就是说这是一根跨板受力筋钢筋了】图二：上面那块板有有布置范围，下面那块板没有。布置下面那块板的钢筋时，是按全板布置还是跟上面那块范围一样布置？？【按全板布置】
2019-01-24 09:28:06
-

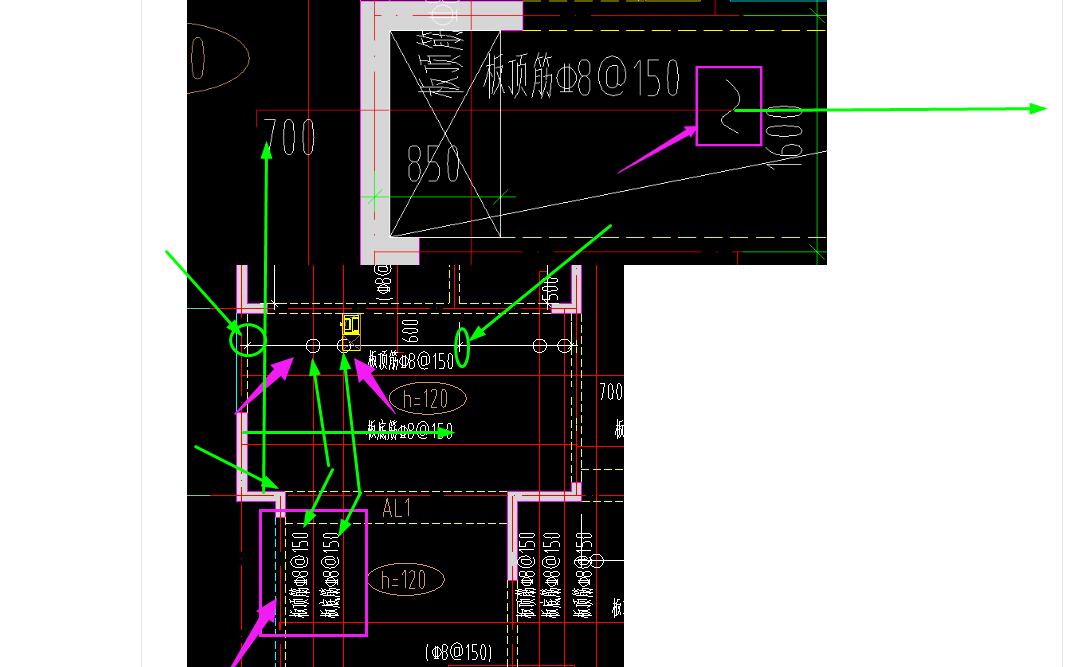

答；一、跨板的这个符号表示向往右伸到下一个同的而反向的符号中止。如果没有到梁的边上止。二、布置范围设计已标注了，小圆表示是根钢筋，尺寸线表示范围。
2019-01-24 09:30:42
