电气照明图，小白请教一下各位老师

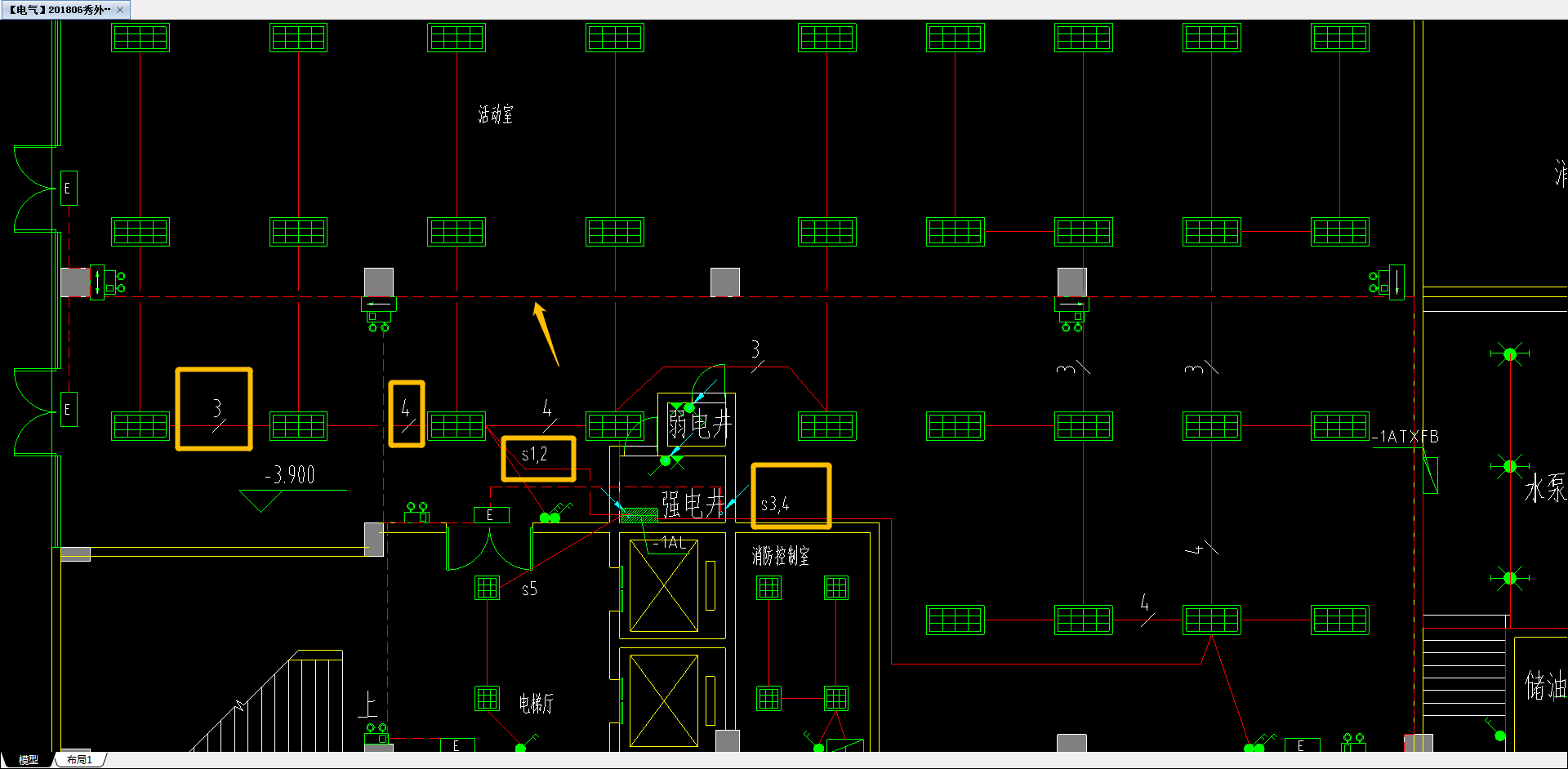

图中有的线路标志是S1,2或是S3，4是代表什么意思？；有的线路是在线上划一条斜线然后标志一个数字3或是4，代表什么意思？；图中的虚线是表示地线的意思吗？；具体以上这些电线我应该怎么去归类，因为我计算的时候，发现有些线路没有明确是什么回路，我有点分不清。
全部回答
(3)
首答仅用{{minutesHtml}}
-
答：导线中/号中数字是导线的根数，3是三根线的。4是四根线的。二、虚线，要看设计图中说明图例才知是那种线。归类要看说明中的线型号进行分类。
2019-02-04 11:11:43
-
答：导线中，数字是导线的根数，3是三根线的。4是四根线的。导线中，带字母的数字，是回路的编号，S1、2是回路S1与回路S2。S3、4是回路S3与回路S4。S5是回路S5。
2019-02-05 10:50:05
-
图中有的线路标志是S1,2或是S3，4是代表照明回路编号，在电箱系统图中可以找到对应回路编号；
有的线路是在线上划一条斜线然后标志一个数字3或是4，这代表导线根数；
图中的虚线是表示应急照明回路；
具体以上这些照明回路归类应结合照明配电箱系统图相应回路标注的管线规格型号来计算工程量。
