安布冯 2019-02-12 13:07:45 | 新疆维吾尔自治区 土建计量GTJ | 1852查看 1回答

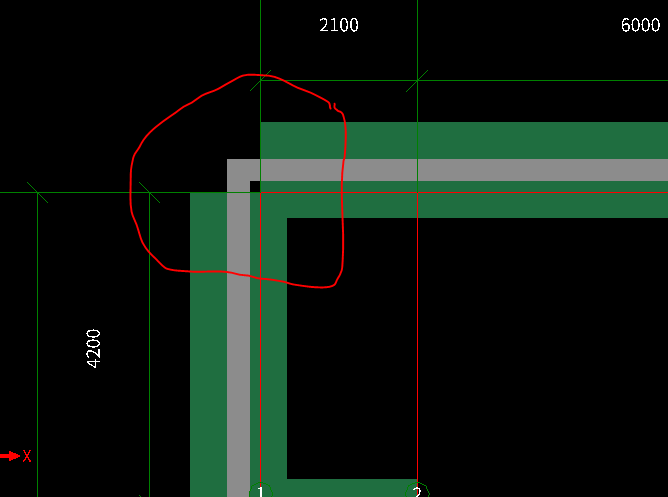

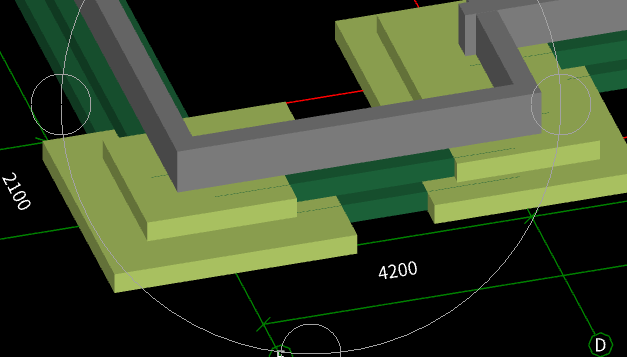

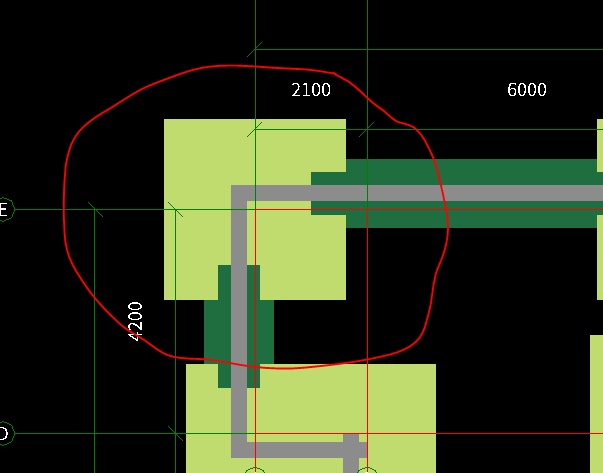

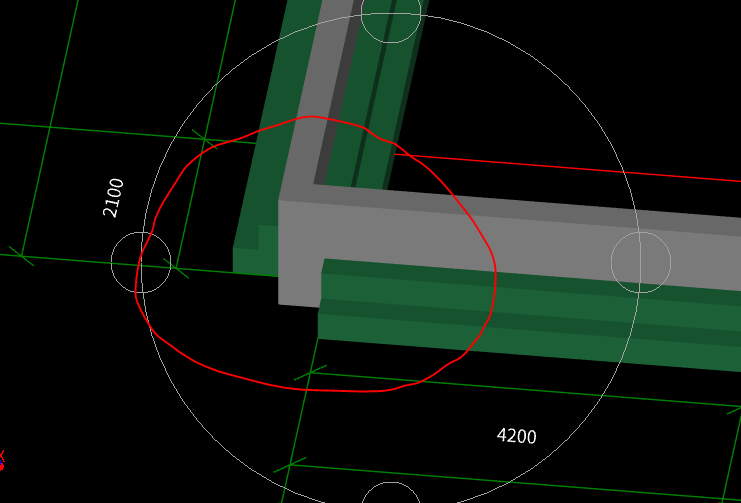

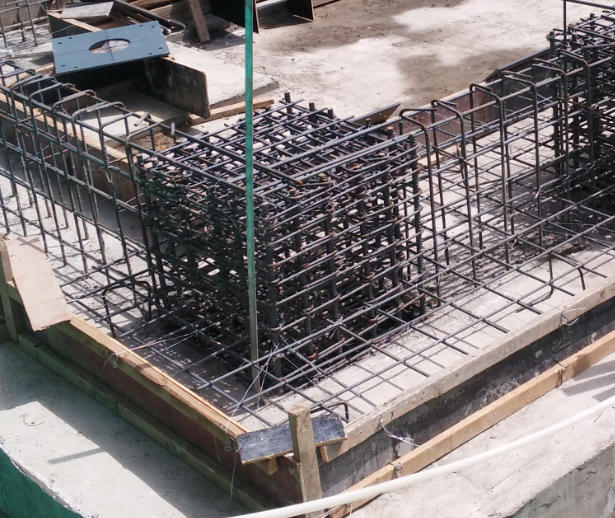

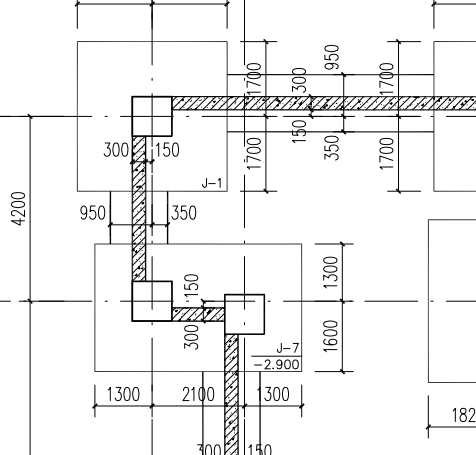

如图，1、这个基础平面里，绿色的条基在转角处我并没有拉通相交绘制，因为这个位置有黄色的独立基础，独基把条基和灰色剪力墙包含在里面了，这样画对不对？是否对计算工程量有影响？独基上面还要安装抗震垫，抗震垫下面有下支墩，有现场照片，

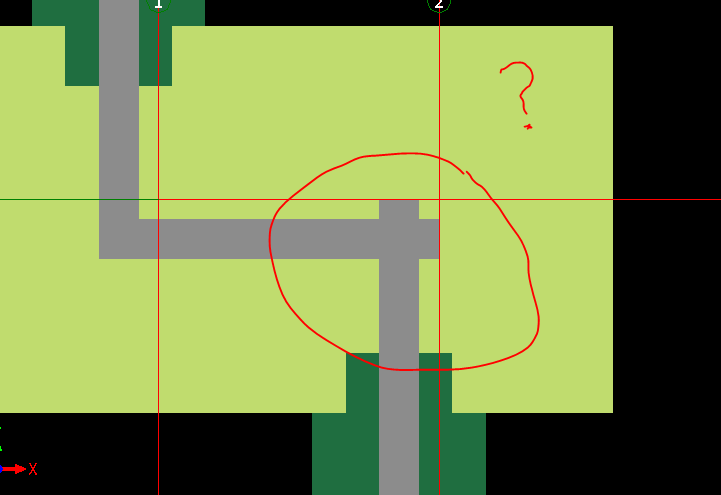

2、图6里，我把两条剪力墙相交绘制，且超出边界线了，这样画是否会多计算剪力墙墙体工程量？谢谢大家帮我分析一下。
