板受力钢筋识图

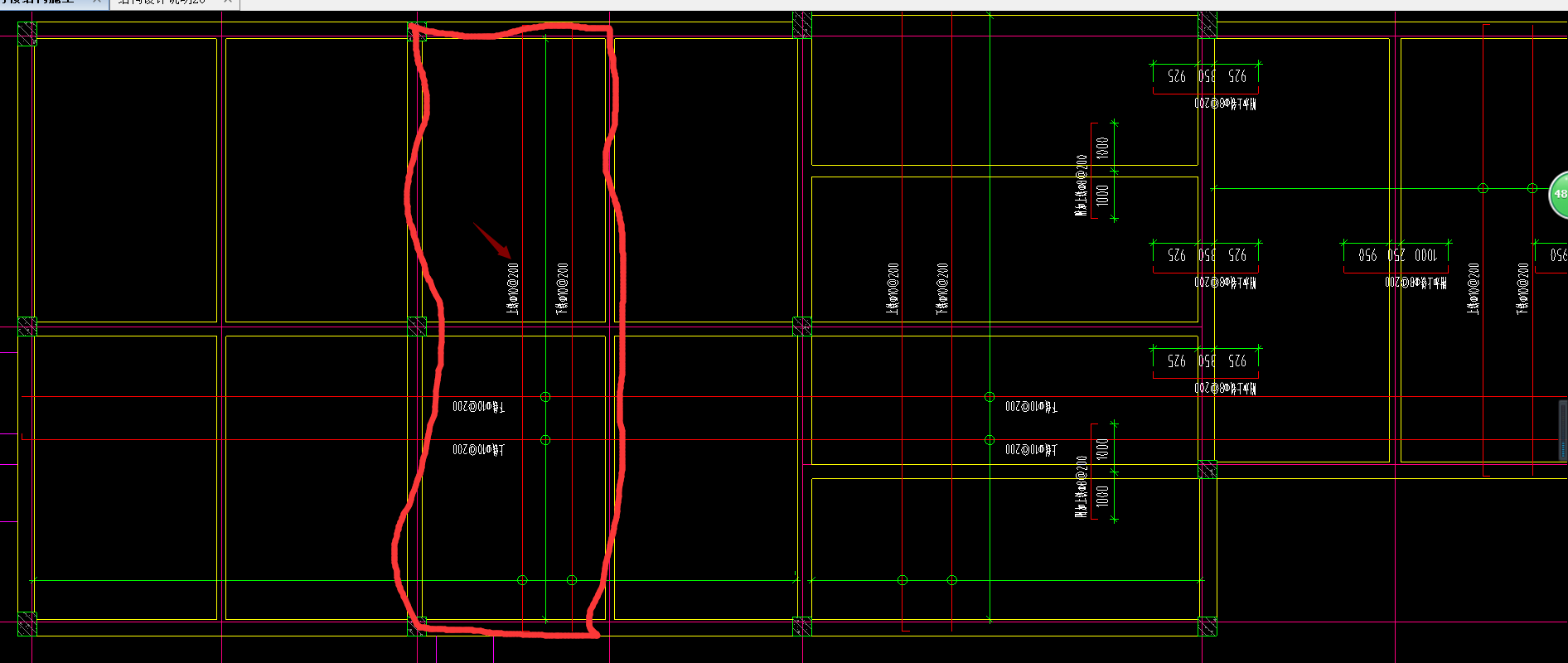

图纸没说板受力筋为双层双向布置，通过板钢筋图纸，我理解为每块板都是双层双向布置C10@200,我理解的对吗？还是只有我图中圈出来的这一小块板是双层双向布置C10@200？
全部回答
(2)
首答仅用{{minutesHtml}}
-

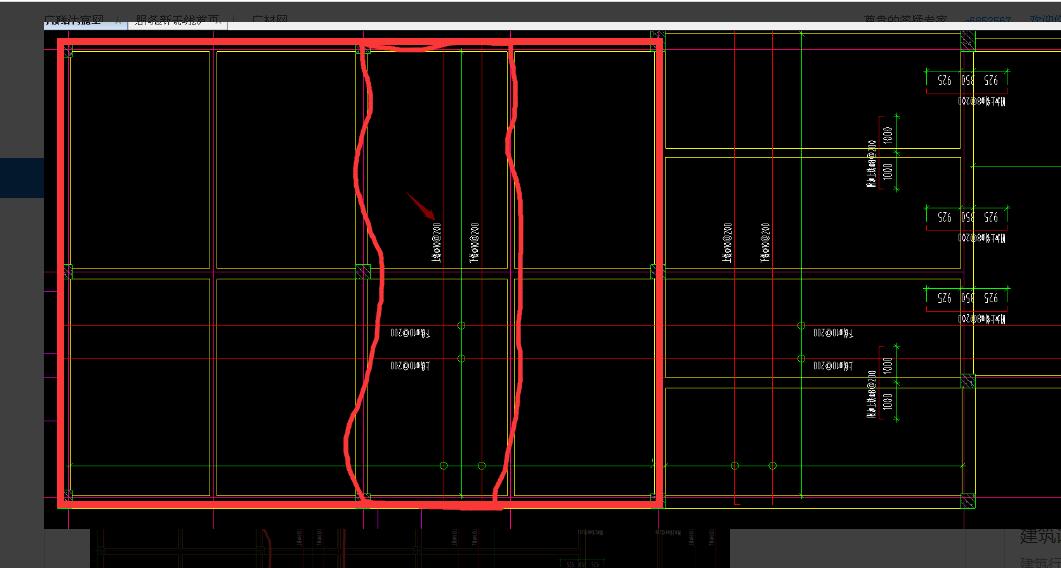

已采纳理解错误，是如图范围内双层双向布置的，你要注意钢筋线的圆圈及绿色线，这个就是表示钢筋的布置范围的
2019-02-14 08:52:58
-

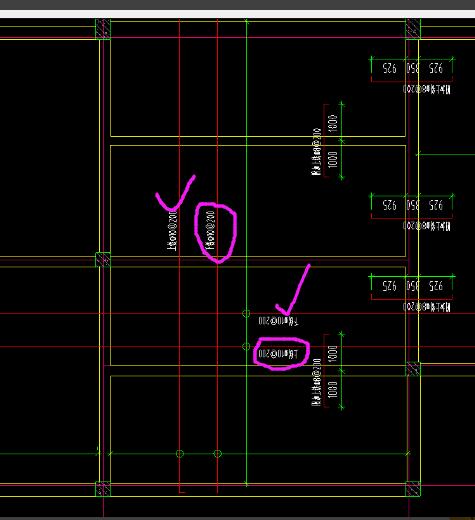

下图圈内是底筋，打钩是面筋
，绿色标线是表示设置的范围2019-02-14 08:53:04
