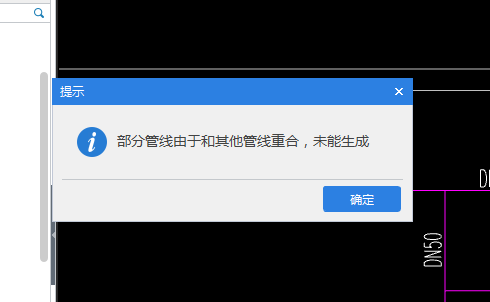

安装（水），识别管道时候出现“部分管线和其他管线重合，未能生成”的原因？
全部回答
(3)
首答仅用{{minutesHtml}}
-
说明设置管道时这几种管道的标高设置成相同所以重复无法识别
2019-03-07 14:48:27
-
这种挺常见的，没有关系，点击确认，然后对自己绘制的图形进行检查修改即可
2019-03-07 14:48:52
-
答：原CAD图纸的线条（代表管线的线条），一根线条，设计不是一次画成，而是做二次画成的（即：二次画的线条没有吻合成一根线条），在管线识别时，就会出现《部分管线由于和其他管线重合，未能生成》的对话框，二根未吻合的线条只识别了其中的一根。解决办法：将已经识别好的管线，利用《延伸》的功能，向前延伸，直至另一根线条的末端。
2019-03-07 15:21:16
