异形挑檐里的钢筋如何编辑？

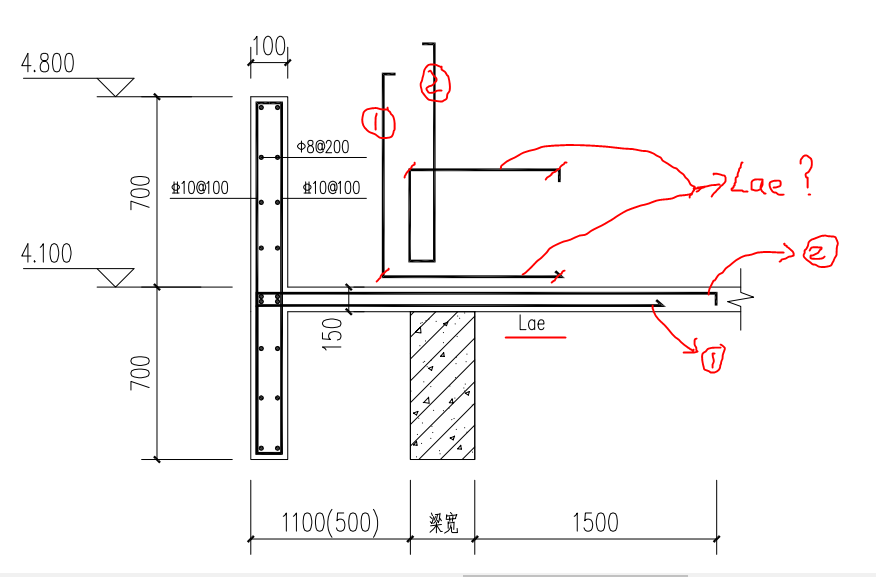

如图，这个雨篷翻檐包括上、下翻檐，我用线式异形挑檐画出来了，
1、钢筋我在属性里的“其他钢筋”里编辑，对吧？？？

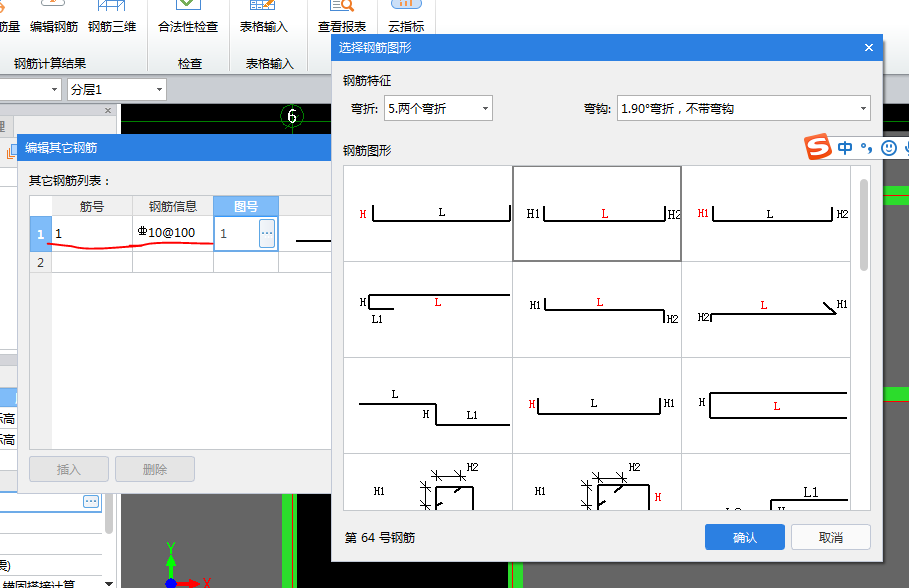

2、1号筋用图号里的 两个90度弯折、不带弯钩 大样定义对吗？到底选哪个大样啊？
3、2号筋选哪个大样呀？
4、1号和2号筋的Lae的长度位置我标的对吗？？？ 这个Lae该如何确定具体长度啊？
谢谢
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
1、钢筋我在属性里的“其他钢筋”里编辑，对吧？？？
是的
2、1号筋用图号里的 两个90度弯折、不带弯钩 大样定义对吗？到底选哪个大样啊？
可以选用图号66
3、2号筋选哪个大样呀？
可以选用3个90度弯折、带2个弯钩的大样，图号203
4、1号和2号筋的Lae的长度位置我标的对吗？？？ 这个Lae该如何确定具体长度啊？
1号筋是从梁侧长度Lae，2号筋是从梁侧长度1500。Lae具体长度是根据钢筋级别、混凝土强度和抗震等级确定，可以按大约35d设置。
2019-03-08 16:42:01
-
异型挑檐两种方法：

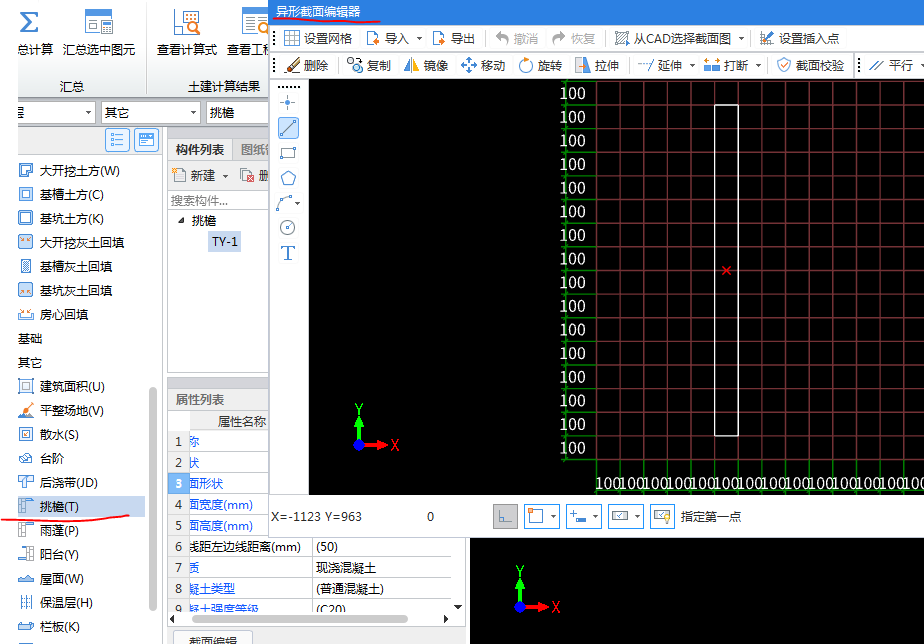

1、新建异性挑檐，定义网格编辑挑檐截面尺寸，之后在其他钢筋里输入钢筋信息，1号筋应该选择两个弯折，带一个弯钩，二号筋选择五个弯钩，不带弯钩；对于Lae,我一般渠15d
2、在自定义线里绘制，第一步定义网格，第二步编辑钢筋信息，横筋和纵筋
2019-03-08 16:34:08
