三维看，负筋在柱子里布置，对吗？

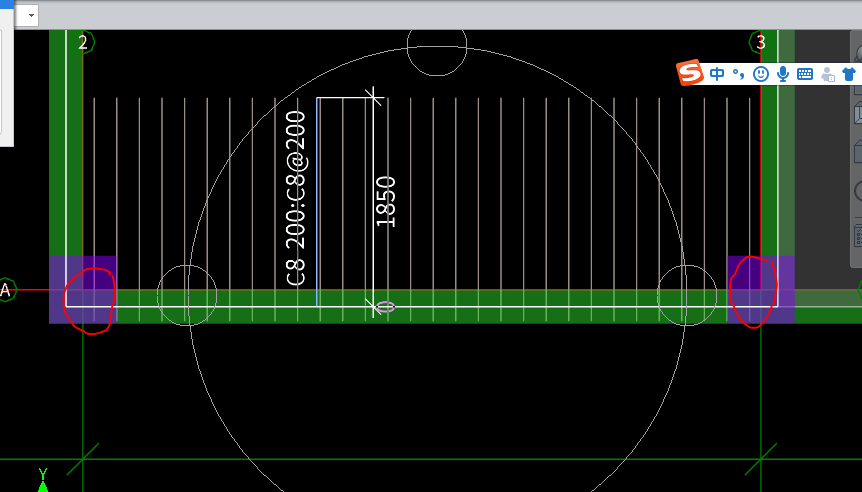

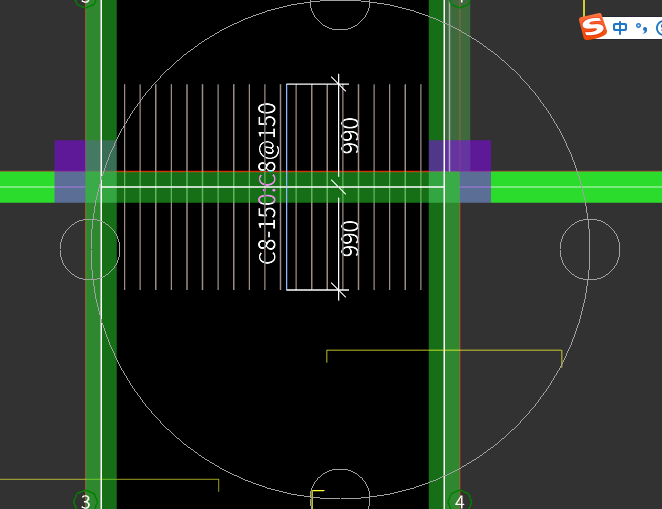

1、负筋画完了，汇总看三维，有的负筋在框架柱里也布置上了？ 有的就从框架柱边离开一定距离开始起步布置？ 这两种情况到底哪个正确？ 是不是与绘制方式有关联，我大部分画的时候都按梁布置或画线布置，基本都从梁、柱中线开始画上去的。
2、我个人认为负筋不应该在柱子里放置，柱里面钢筋密集，也放不下呀。
3、平法图集里面12G901-1-4-9页，画图明示了板上部非贯通筋构造，显示的负筋就在柱支座边离开一定距离（但这个距离图集没写出来具体数值）开始起步放置第一根，没有包含支座放置，这样理解对吗？
拜托专家详细解释，谢谢
全部回答
(4)
首答仅用{{minutesHtml}}
-

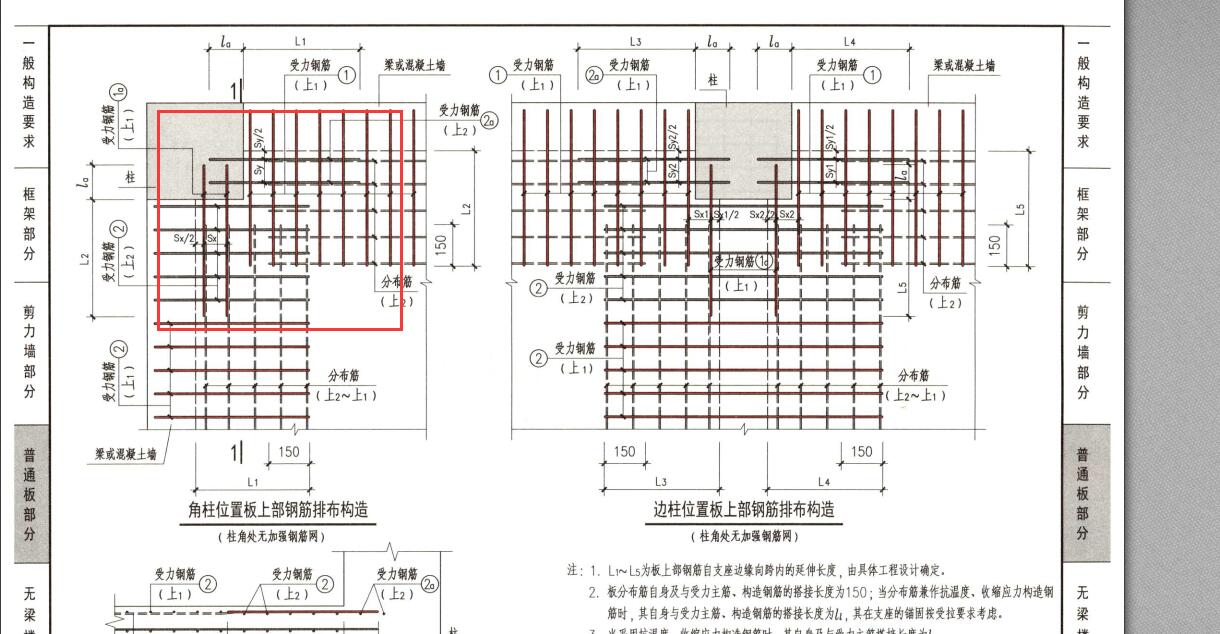

已采纳首先软件计算是没有问题的，你所截图上并没有标注负筋的起始位置的。可以查看一下18G901-1中第4-11页，这种角柱或边柱的，在柱中也是有的。12Ｇ后面也有大样的，可以看一下
2019-03-09 17:38:14
-
正确的
2019-03-09 17:16:08
-
负筋是L的负筋，所以他是从支座（梁）边进来50开始布置，是这样的哦~~~
首次提交 2019-03-09 17:18:47 最近修改2019-03-09 17:19:08 (修改过1次)
-
1、负筋画完了，汇总看三维，有的负筋在框架柱里也布置上了？【是的】 有的就从框架柱边离开一定距离开始起步布置？ 这两种情况到底哪个正确？【都是正确的】 是不是与绘制方式有关联，我大部分画的时候都按梁布置或画线布置，基本都从梁、柱中线开始画上去的。【你绘制方式没有错】
2、我个人认为负筋不应该在柱子里放置，柱里面钢筋密集，也放不下呀。【理解错误，柱不是板的支座，板负筋是以支座线也就是梁边线布置的，你想啊，就像你上图那样 如果从柱边布置，不是会少布置负筋了吗】
3、平法图集里面12G901-1-4-9页，画图明示了板上部非贯通筋构造，显示的负筋就在柱支座边离开一定距离（但这个距离图集没写出来具体数值）开始起步放置第一根，没有包含支座放置，这样理解对吗？【板的钢筋布置，不要考虑柱】
2019-03-09 17:25:26
