• 楼梯休息平台钢筋在哪里编辑?楼层平台呢?

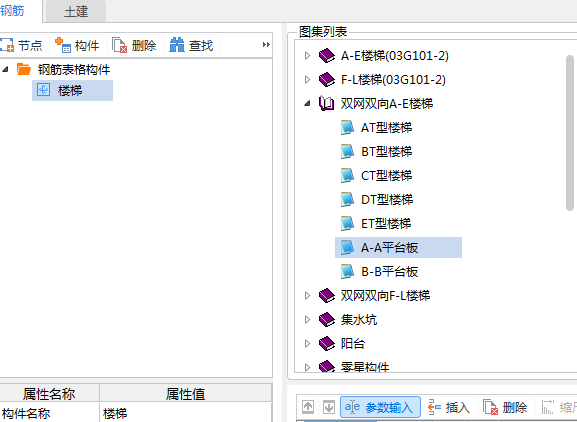

    1、表格输入里我找到了梯板钢筋的编辑地方,但是楼梯休息平台里的钢筋在哪里编辑呀?  图集里面找不到啊

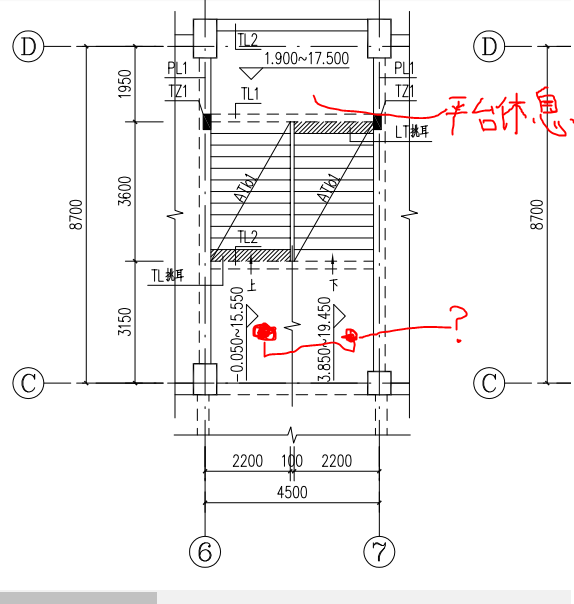

    2、如图是LT1结构平面图,图纸上写的“楼梯平台板板厚120,A8@150双层双向配筋”,①这句话是指休息平台的板厚和钢筋信息吗?        ②我做红色标记处的这块板是梯段与上层楼层板相连接的板块,这块板在哪里编辑钢筋绘制呀,也是120厚、A8@150双网双向吗?  剖面图上关于这块板也没有任何信息了

      另外楼梯在图纸上是一个整体拿出来表达的,楼梯段上部与楼层板连接的那块板,我觉得不应该是楼层板的钢筋信息,这样理解对吗?

    希望专家详细讲解,帮我贴图找找休息平台用哪个图集里编辑钢筋啊,谢谢啦!

    编辑钢筋




我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (2) 首答仅用{{minutesHtml}}

  • 已采纳

    楼梯休息平台里的钢筋可以在表格输入里参数图集里查找的,跟楼梯段的一样,也可以在绘图界面用现浇板来画的,设置好标高和分层。平台板的配筋对照现浇板的图纸看看,没有的话就按8-200,双层双向的双层双向

    首次提交 2019-03-11 16:29:52  最近修改2019-03-11 16:33:12 (修改过1次)

  • 你好:楼梯的休息平台板可以在楼层的板里定义,布置钢筋就可以计算了。一层里有两个不同标高的平台时,可以在不同的分层里画板

    首次提交 2019-03-11 16:10:50  最近修改2019-03-11 16:11:55 (修改过1次)
