相同楼层设置中，隔层设置梁如何设置
相同楼层设置中，隔层设置梁如何设置
2019-03-14 14:16:19 补充

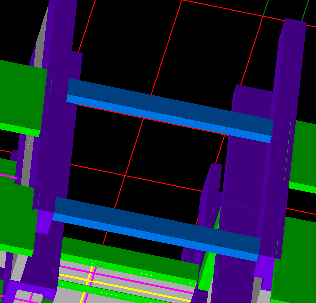

例如：蓝色梁，想要删除其中一根，如何操作，因为设置楼层时时按三~四层设置的，所以画梁是一块画上去的，在选择的时候也是一块选择，要想删除其中一根，应该如何操作，请老师指点2019-03-14 14:19:28 补充

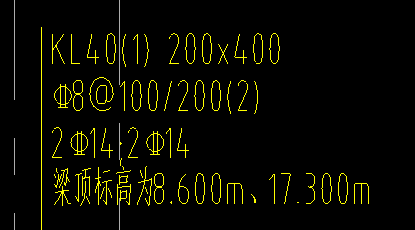

图纸上是这样标记的，层高2.9
例如：蓝色梁，想要删除其中一根，如何操作，因为设置楼层时时按三~四层设置的，所以画梁是一块画上去的，在选择的时候也是一块选择，要想删除其中一根，应该如何操作，请老师指点
图纸上是这样标记的，层高2.9
全部回答
(2)
首答仅用{{minutesHtml}}
-
只有完全相同的楼层才可以设置成标准楼层。
如果是有隔层设置的梁，那么就需要分开楼层单独设置。
这样在该需要布置梁的楼层，正常布置。
这种情况，需要到楼层设置里面，将三，四层拆分开来，再到绘图界面，删除梁。
你分别在对应的楼层定义该梁，8.6米高是在三层，你就在三层定义一个KL40,然后绘制。
17.3高的在6层，你就在楼层定义一个KL40，然后想删除时，到对应的楼层删除即可。
首次提交 2019-03-14 14:14:53 最近修改2019-03-14 14:23:59 (修改过2次)
-
最简单的方法就是：在分层1中先绘制一条，然后将其复制到其他分层，然后到其他分层中修改其标高。
2019-03-14 14:21:58
