挑耳箍筋我的下料尺寸，正确不？请专家指正

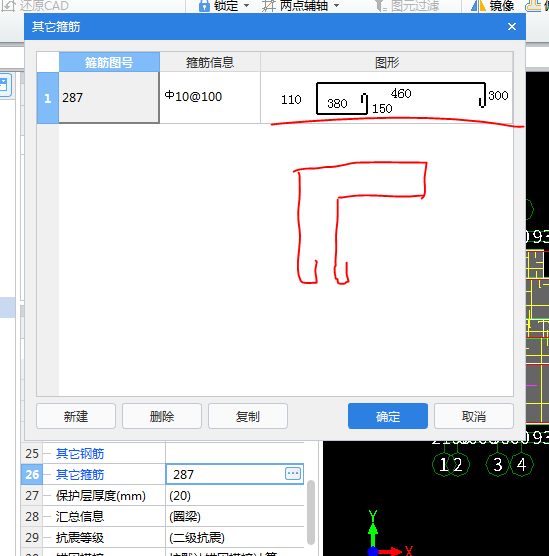

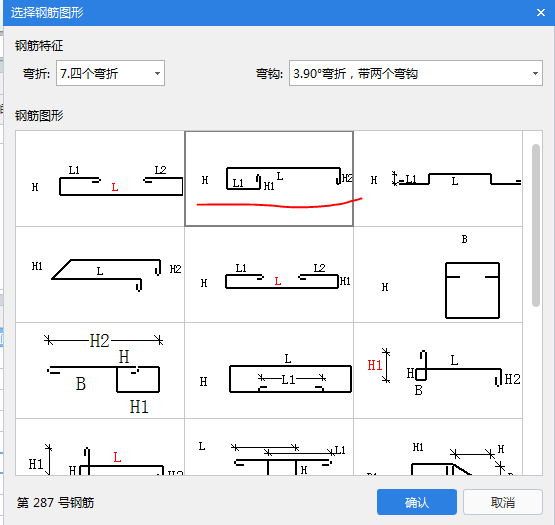

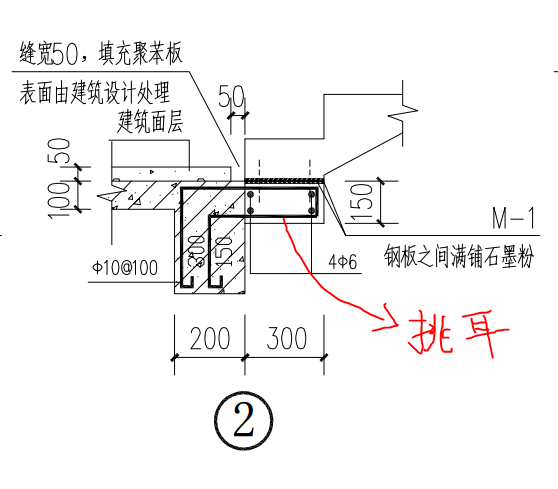

1、如图，是梯梁挑耳，里面的A10@100的箍筋，我在圈梁其他箍筋里面定义，我选的第287号图样（四个90度弯折，带两个弯钩），不知道对不对，图样里面我找了好久，好像没有完全一样的箍筋大样，请专家指点287号选的恰当吗？
2、圈梁保护层是20mm，我标注的下料尺寸对不对呀？ 请专家帮我看看、分析一下，谢谢
300+200-20*2=460
300+100-20=380
150-20*2=110
还有两道是300和150，
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳

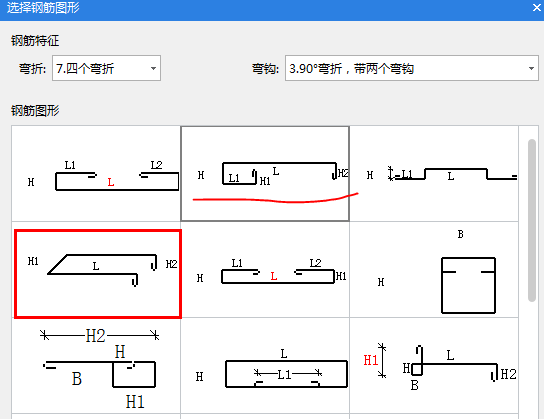

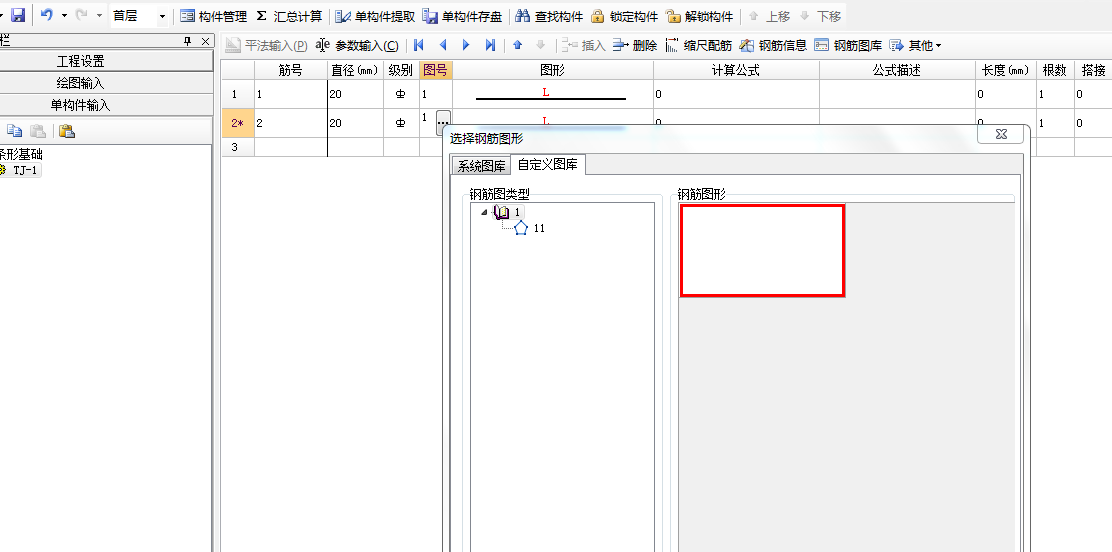

可以自定义绘制并标注尺寸（选496代码也行）。
首次提交 2019-03-16 14:14:26 最近修改2019-03-16 14:18:00 (修改过1次)
-
梯梁挑耳我按下图考虑
2019-03-17 15:55:58
