GTJ框架梁跟基础梁钢筋问题

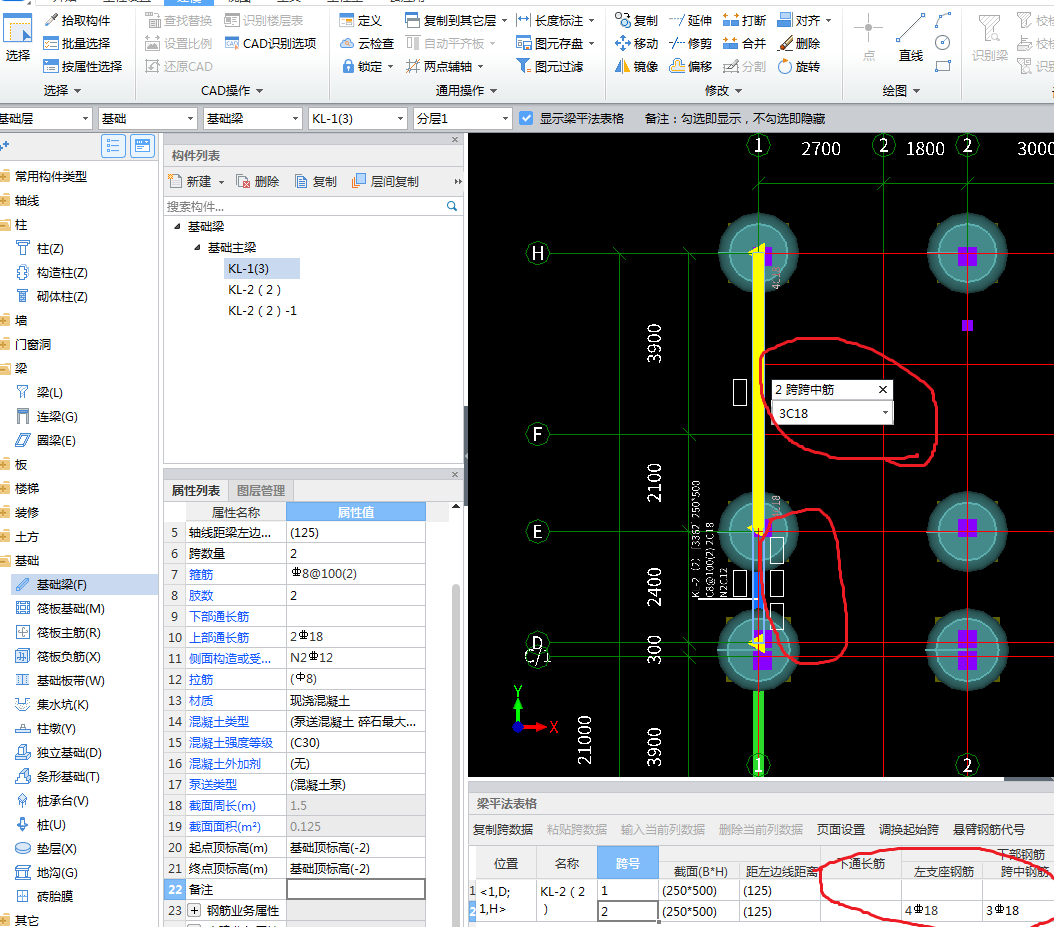

图纸是基础梁配筋图，梁也是基础的梁，但是梁的编号用的KL，我在GTJ当中应该用框架梁来画，还是用基础梁，如果用基础梁画，跨左右支座筋原位标注跟图纸的原位标注不一样，图纸的Y方向的梁原位标注跨左右支座筋在梁的左侧，GTJ用基础梁来画就在梁右侧，而且原位标注的下部钢筋显示是跨跨中筋，图纸原位标注的下部钢筋是下部跨跨中筋吗？像这种我GTJ是应该用基础梁画，还是用框架梁画？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳你看下这个图纸的梁是在基础的底标高的吗，如果不是就是框架梁的，要用框架梁定义布置，二期看梁的配筋标注也是框架梁的，图纸的透明层你就不用理会了，你也可以理解为基础层梁配筋图
2019-03-16 14:31:25
-
如果梁直接坐在基底土层上，按照基础梁来考虑，如果下面是架空的，则按框架梁来考虑。基础梁和框架梁的标注是上下相反的。
2019-03-16 14:36:14
