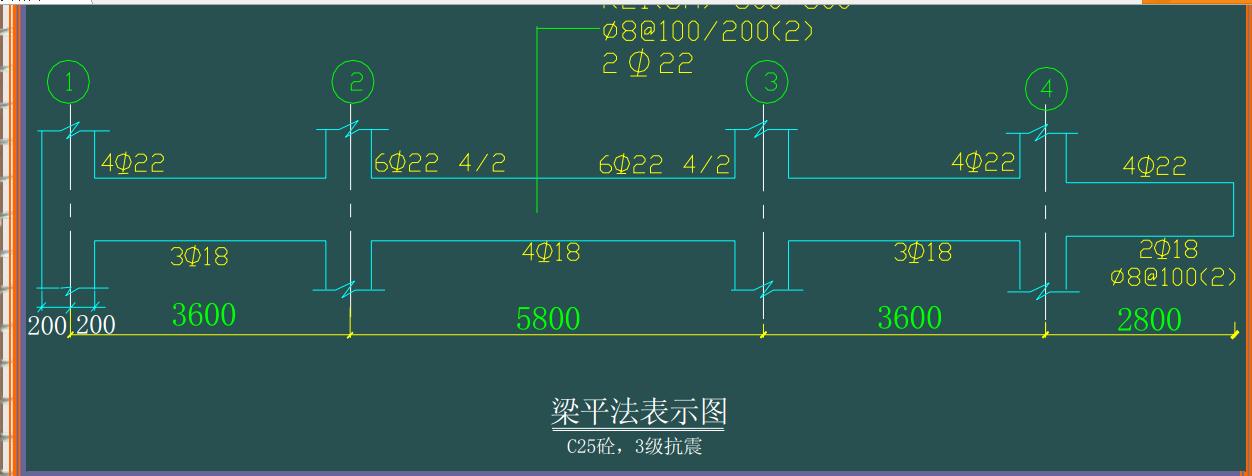

梁的原位标注
4轴右侧4c22是左支座筋还是跨中筋，依据是什么，谢谢老师
4轴右侧4c22是左支座筋还是跨中筋，依据是什么，谢谢老师
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
最后一个4C22是跨中筋。
这是悬挑跨，悬挑跨标注的一般都是跨中筋。
2019-03-20 15:19:44
-
悬挑跨4C22为上部跨中钢筋
2019-03-20 15:20:20
-

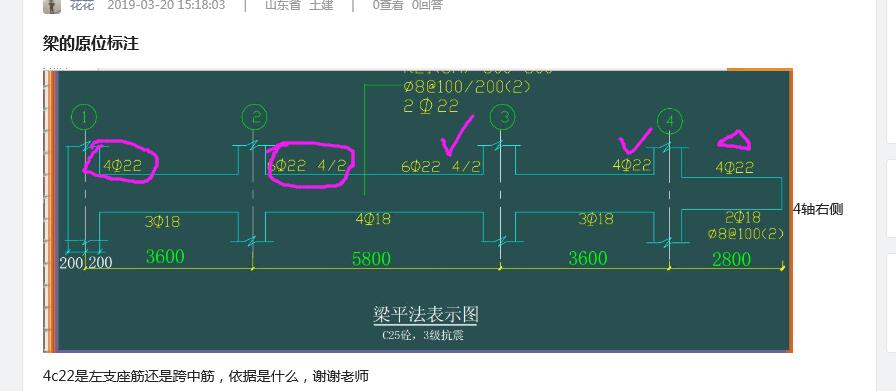

下图圈内是左支，打钩是右支，三角是跨中
2019-03-20 15:21:08
-
中筋，图纸里一般左边标出来，它相邻的右边就不会标出来，因为是一样的。
2019-03-20 15:22:28
-
4c22是上部跨中筋，支座筋在四轴左侧已经标注过了
2019-03-20 15:28:23
