剪力墙怎样画，才符合图集要求

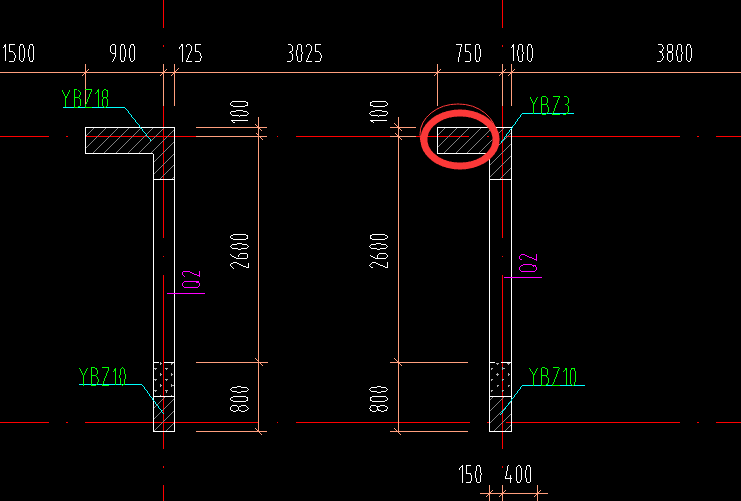

如图所示剪力墙2需要画到YBZ3水平段750里面吗？如果不画剪力墙水平筋在750MM一段就会没有，怎和合适呢？2019-03-24 13:24:58 补充
但是在750MM水平方向没有剪力墙，只是在竖直方向有剪力墙2，这样是不是不需要再750MM里面画剪力墙
2019-03-24 13:35:33 补充

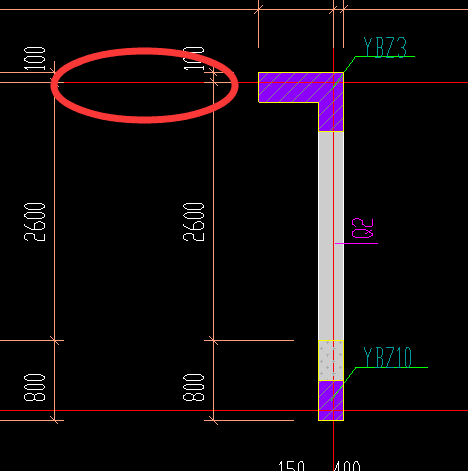

再红圈区域没有剪力墙需要在750MM水平方向（YBZ3）画与竖直方向一直的剪力墙吗？
如图所示剪力墙2需要画到YBZ3水平段750里面吗？如果不画剪力墙水平筋在750MM一段就会没有，怎和合适呢？
再红圈区域没有剪力墙需要在750MM水平方向（YBZ3）画与竖直方向一直的剪力墙吗？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
750范围内，你不绘制剪力墙和不绘制剪力墙，钢筋的计算结果都是一样的。但是因为涉及到导入图形，一般我们不导入暗柱，所以这个位置你也需要绘制上剪力墙。（即所有有暗柱的位置，都绘制上同厚的剪力墙）
2019-03-24 14:03:12
-
剪力墙2需要画到YBZ3水平段750里面吗？
——：是的
如果不画剪力墙水平筋在750MM一段就会没有，怎和合适呢？
——：剪力墙要画满暗柱的
2019-03-24 13:24:58 补充
但是在750MM水平方向没有剪力墙，只是在竖直方向有剪力墙2，这样是不是不需要再750MM里面画剪力墙
——：您当地定额子目内，此部分是墙体还是柱？如果是柱，您可以不画剪力墙
首次提交 2019-03-24 13:21:42 最近修改2019-03-24 13:26:28 (修改过1次)
-
这时个约束边缘柱，你画剪力墙干什么!画到轴线中线就可以了
2019-03-24 13:30:35
