电气回路问题

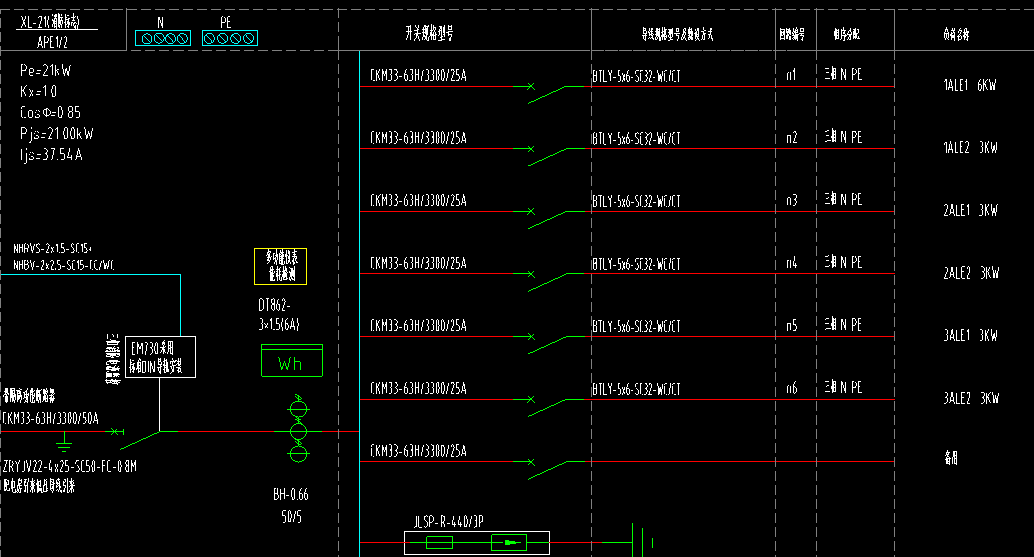

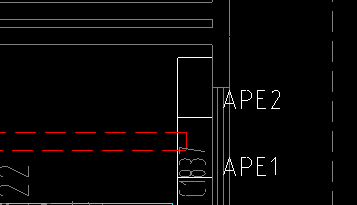

请问，从平面图上可以看出APE1和APE2是两个电箱，但是系统图上是2个箱子一起出6条回路，那我画的时候是一共出6条回路 还是2个箱子各出6条回路呢？谢谢
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
APE1/2 表示：因为两个配电箱完全相同，只出一幅系统图。即：APE1看这幅系统图，APE2也是看这幅系统图。
不是两个配电箱合在一起，所以是每台配电箱都有7个回路（出6个回路）。
2019-03-30 16:17:41
-
APE1/APE2共用一个系统图，每个配电箱有七个回路，一般只算前六个回路的电缆和配管就可以了，第七条回路是备用的。
2019-03-30 16:45:44
