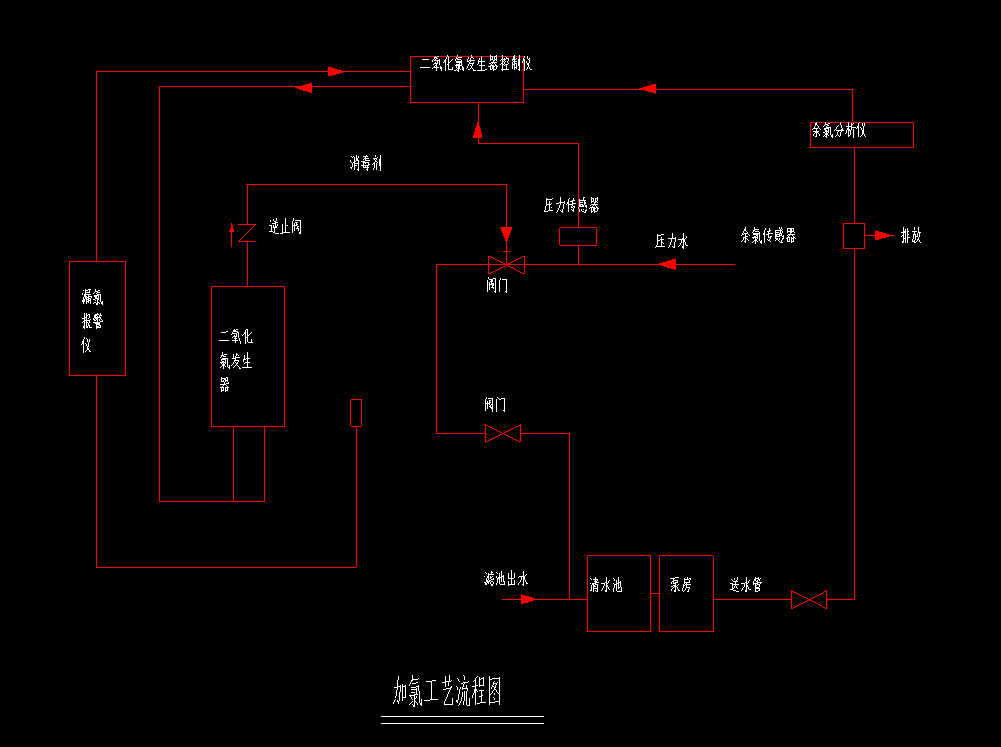

老师请问这个图的流向顺序我怎么看不明白呢？

1、压力水-压力传感器-二氧化氯发生器控制仪-二氧化氯发生器-逆止阀-消毒剂-阀门-阀门-清水池-泵房-送水管-余氯传感器，符合标准直接排放，不符合则到余氯分析仪-二氧化氯发生器控制仪，成为一个循环；

2、滤池出水-清水池-泵房-送水管-余氯传感器，合格排放，不合格进入1循环；

3、图中间没有标注的方块-漏氯报警仪-二氧化氯发生器控制仪--二氧化氯发生器发生器-逆止阀-消毒剂-阀门--阀门--清水池--泵房--送水管--余氯传感器，合格排放，不合格进入1循环。

不管有几个起始点，最终要经过余氯传感器，合格才能排放，不合格进入循环，过一遍消毒剂等工序，直至合格。
