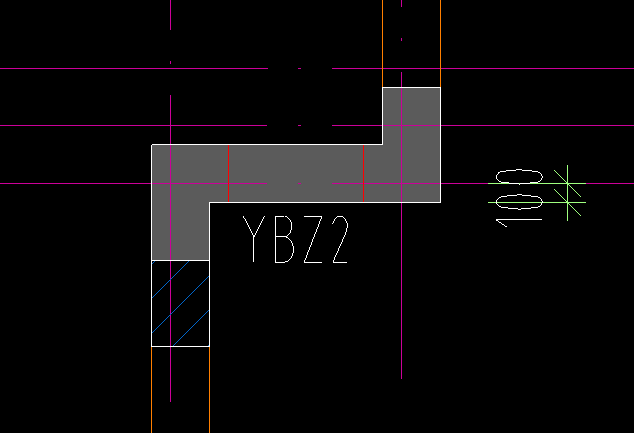

请问含有阴影区的暗柱怎么画呢？

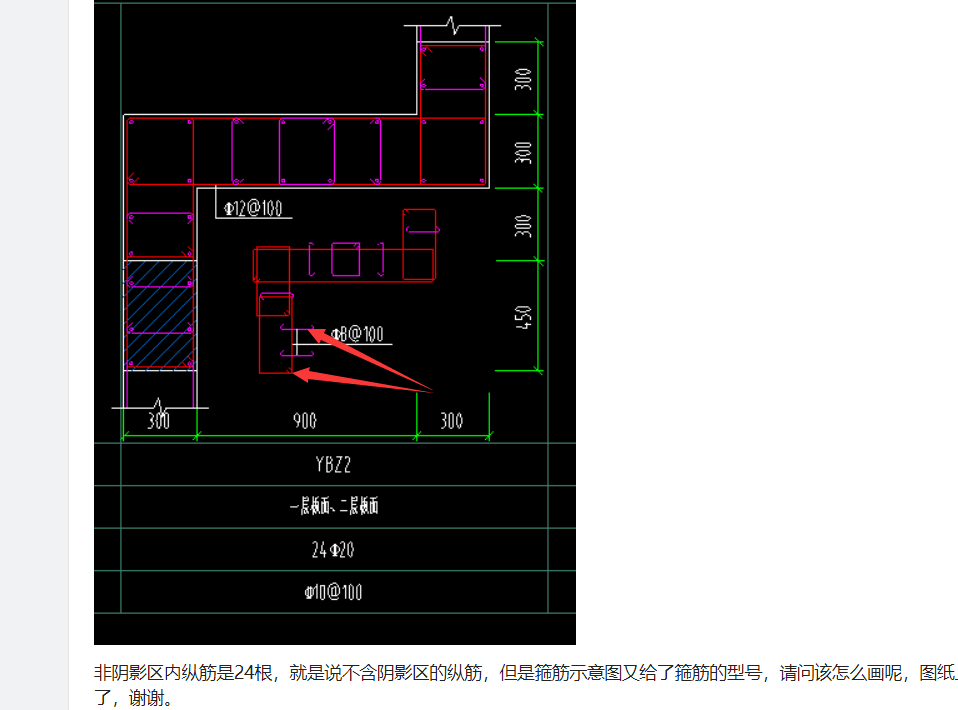

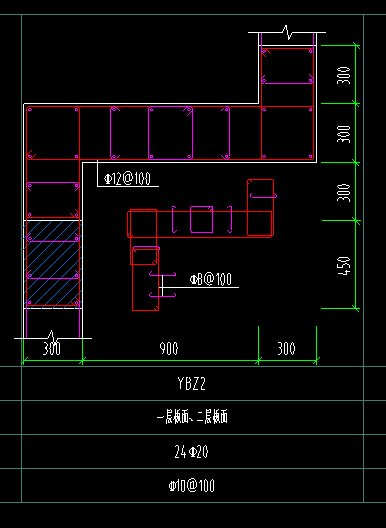

非阴影区内纵筋是24根，就是说不含阴影区的纵筋，但是箍筋示意图又给了箍筋的型号，请问该怎么画呢，图纸上没有其他说明了，谢谢。
2019-04-04 09:27:42 补充
请问阴影区的箍筋用什么型号间距多少的钢筋呢？
全部回答
(4)
首答仅用{{minutesHtml}}
-
阴影区纵筋按剪力墙的钢筋型号布置，拉筋按上图要求布置c8-100
影响区箍筋同上图暗柱标注的箍筋c10-100
首次提交 2019-04-04 09:25:48 最近修改2019-04-04 09:29:59 (修改过1次)
-

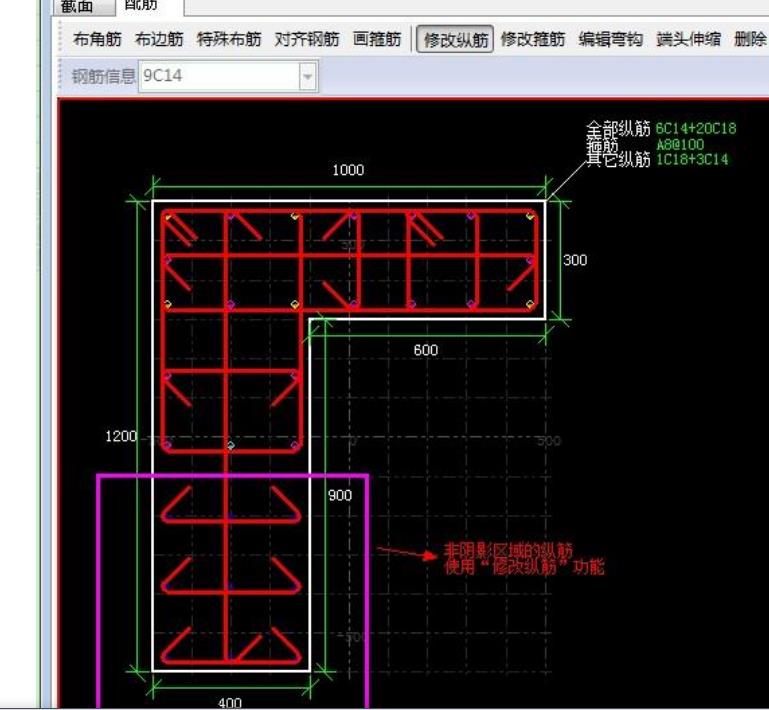

如果阴影区的纵筋不标明就和剪力墙的纵筋一致，箍筋在暗柱的截面编辑中把钢筋信息绘制上就可以了。
2019-04-04 09:26:26
-
请参阅千赢官网首页登录入口官方的介绍吧。
2019-04-04 09:27:18
-
你好，你就吧这个阴影部位当作是暗柱的一部分进行定义和绘制就可以的。
2019-04-04 10:12:50
