楼梯休息平台的窗正好在梁的位置，如何绘制
绘制完就这样了,梁的位置就在这里。这种情况怎么绘制？2019-04-05 21:29:56 补充

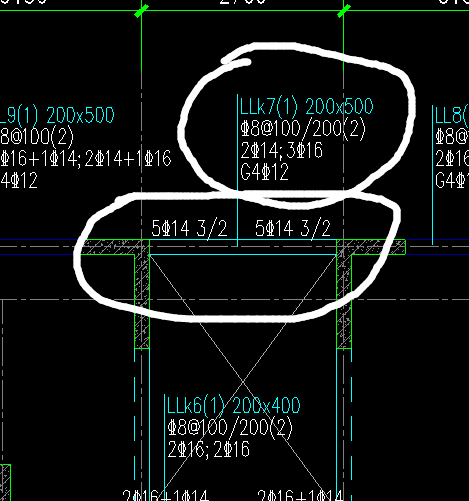

这个是梁配筋图，梁标高没有问题，里面图里窗也没有问题~
绘制完就这样了,梁的位置就在这里。这种情况怎么绘制？
这个是梁配筋图，梁标高没有问题，里面图里窗也没有问题~
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
检查一下梁或窗定义布置是否符合设计要求，如果是设计的问题就要咨询设计解决了。

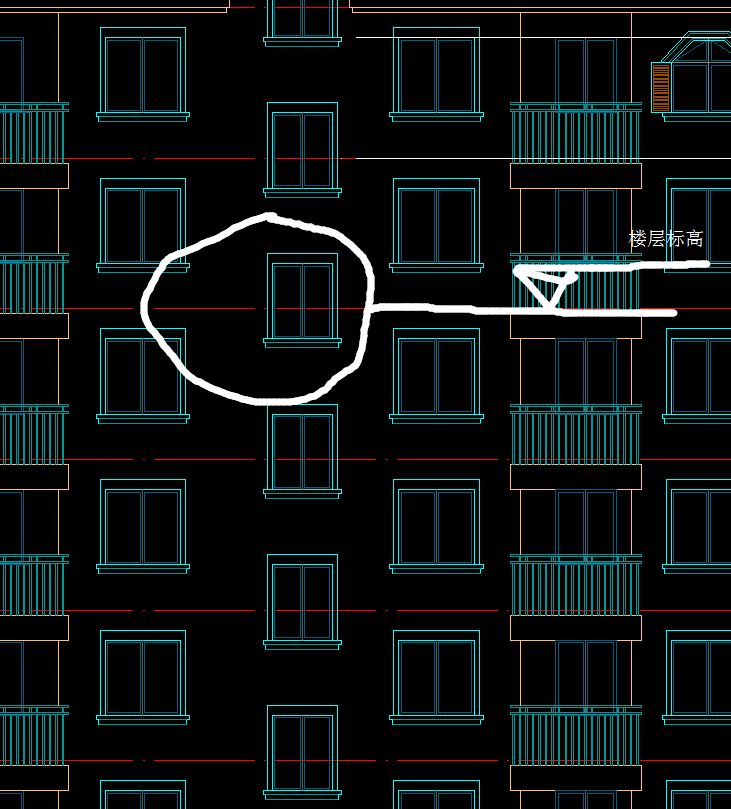

结构平面没有显示梁板的标高，立面建筑图有显示中间窗相对是居中楼层。
首次提交 2019-04-05 21:18:31 最近修改2019-04-05 21:33:47 (修改过1次)
-
你对照一下图纸，这道梁的位置不是在层顶标高的
这样结构图纸梁标注有问题，咨询设计修改吧
首次提交 2019-04-05 21:19:14 最近修改2019-04-05 21:33:34 (修改过1次)
-
这种情况，一般住宅楼层中楼梯间的窗，窗底标为0，这样，窗就在楼层梁与楼梯梁之间
从你的设计图看，建筑图的窗与结构梁有冲突，这个得反问题发给设计，由他确定窗的标高
首次提交 2019-04-05 21:21:02 最近修改2019-04-05 21:39:58 (修改过1次)
