图中筏板马镫筋怎么布置

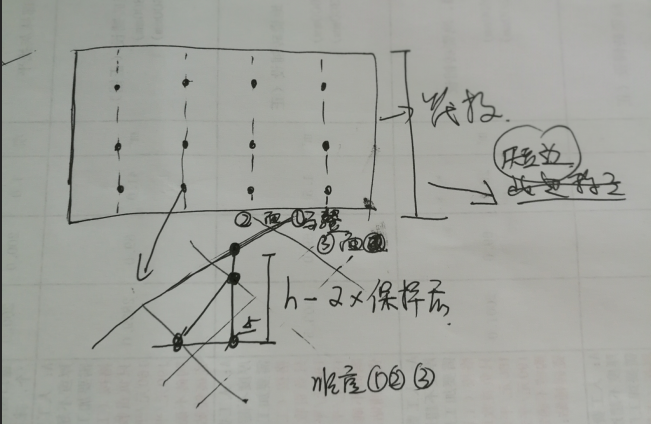

首先没图，马凳钢筋按照现场实际来布置即可，1500间距 和上层横向受力筋方向相同（也就是面筋的最上面那层钢筋的方向，也就是短跨方向的钢筋为最上层钢筋。）这是水平的马凳筋，还有立杆钢筋，把马蹬支撑起来，就是1500*1500见方的了。一个立杆垂直的焊接在底层钢筋上，上面焊接在马蹬钢筋上，还有一个斜杆，俩钢筋组成三角形稳定结构来支撑，所以呢立杆的长度也就是板厚减去倆保护层（实际上还需要考虑上下层筋的厚度的话也没毛病，不过这里计算的话还是。。。简单的考虑下即可），然后呢就是斜撑一般都是为了施工方便剪切成和立杆相同的长度，焊接在立杆的腰部即可，看图吧，打字也只能说到这了。啊画的稍微有点问题边部也是有的，不然人一踩好掉下去了。
