电气系统图基本根数的问题

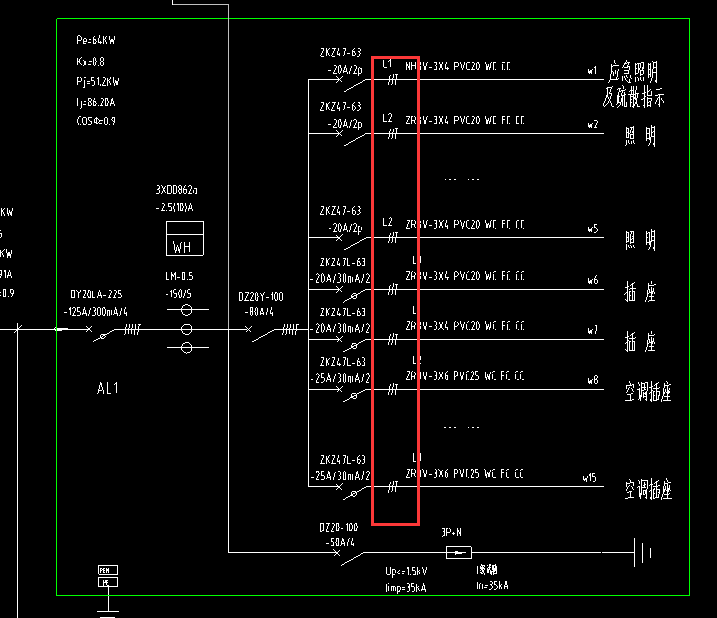

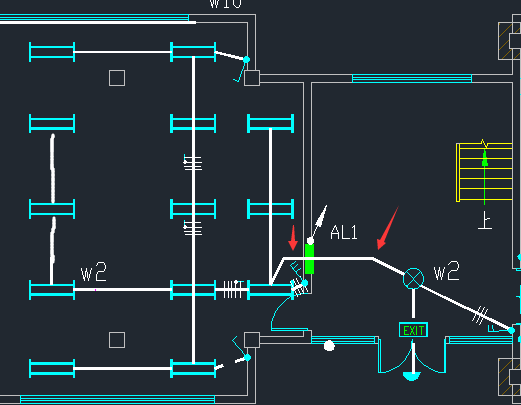

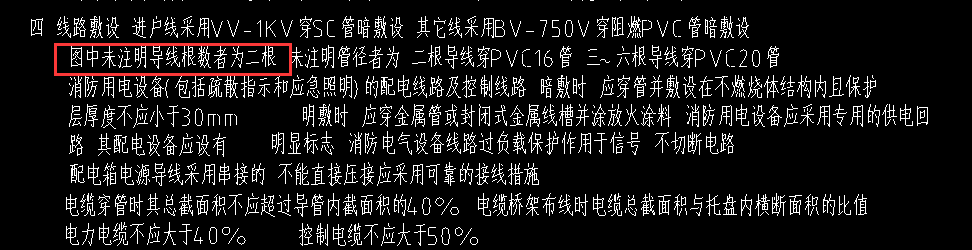

系统图的基本根数描述是3根，然后设计说明说未注明是两根，那么像箭头所指的（刚出配电箱的导线应该是几根？）
系统图的基本根数描述是3根，然后设计说明说未注明是两根，那么像箭头所指的（刚出配电箱的导线应该是几根？）
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
一、截图一的系统图，线路中的基本根数是3根，有接地线1根；
二、截图二、截图三，线路中的基本根数是2根，（图中的标注都）没有接地线；
三张图有矛盾，是因为接地线，所以这个问题的答案是：问一下设计，究竟要不要接地线，要接地线的话修改截图二、截图三中相关错误；不要接地线的话，修改截图一中的错误；
即：要接地线，箭头所指之处是3根线；不要接地线，箭头所指之处是2根线；
首次提交 2019-04-18 10:29:29 最近修改2019-04-18 10:31:52 (修改过1次)
-
建议你这种地方暂时按照系统图执行3根，写入编制说明，后期需要设计答疑在进行确定
2019-04-18 10:18:03
-
设计明确两根，那就是没有地线啊，算两根。
2019-04-18 10:30:55
