不闭合

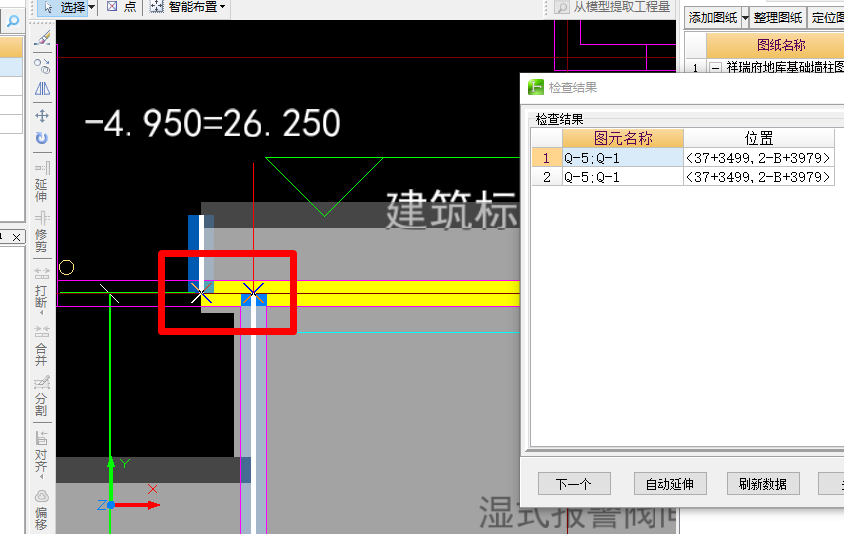

如图，上面红色框框的墙没有闭合，这个是软件检查出来的，我房间画不上去
请看图，在我看来这些墙是已经连接在一起的了，但是一直说这里没有闭合
所以可以帮我这个小白看看哪里没有连上吗，谢谢。不要说延伸连接谢谢！
2019-04-18 14:53:46 补充
2019-04-18 14:59:39 补充

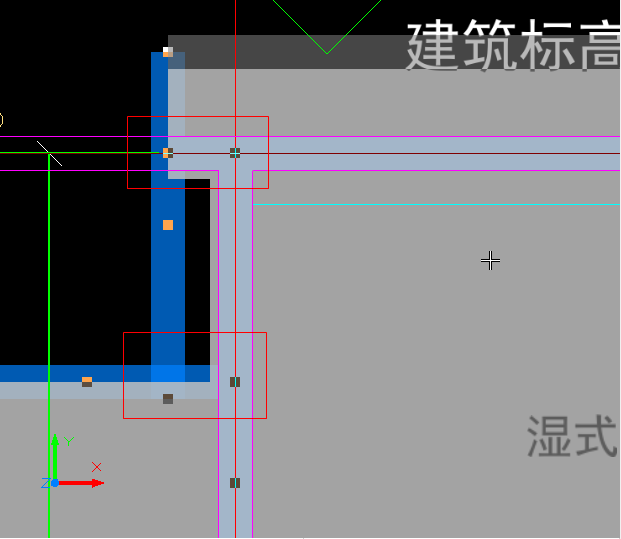

这两个墙怎样算连上？
全部回答
(6)
首答仅用{{minutesHtml}}
-
你好：应相应的墙体绘制形成闭合。然后布置房间。
2019-04-18 14:47:50
-

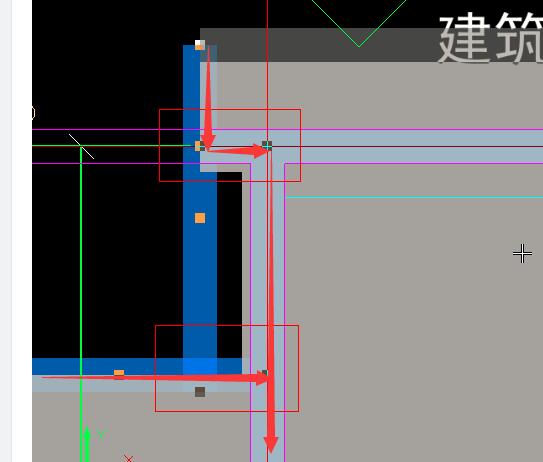

相互延伸一下处理就闭合了。
最上边的墙好像是绘图错误吧。
首次提交 2019-04-18 14:50:03 最近修改2019-04-18 14:51:51 (修改过1次)
-

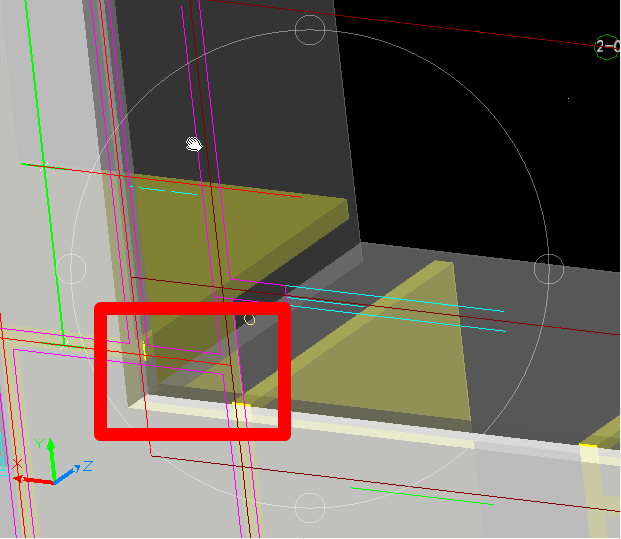

这样看应该是都有闭合了，你可以试一下一道墙一道墙的选择，查看其端头是否与与其垂直相交的墙连接
2019-04-18 14:50:23
-

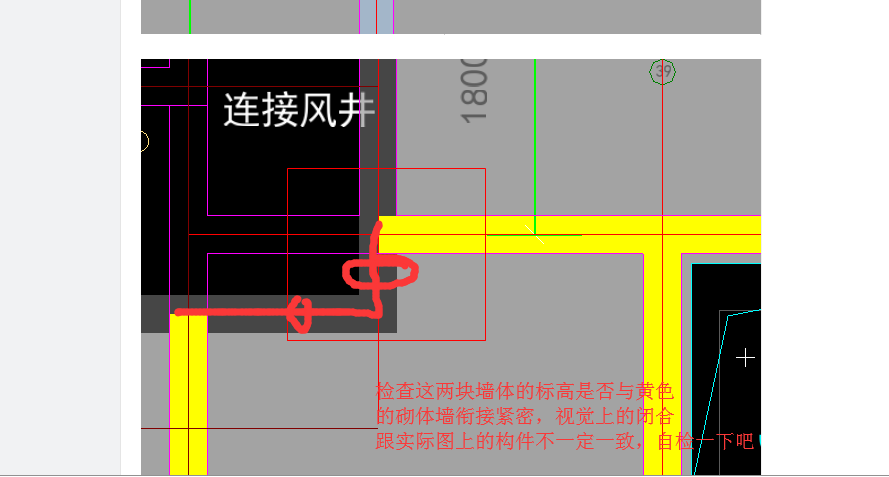

见图：
2019-04-18 14:51:25
-
用虚墙先把整个房间一分为二，分别绘制房间
绘制上房间的就默认那些墙体是封闭的
在吧绘制不上房间的用虚墙一分为二，这样缩小范围
最后找到对应的墙，如果也看不出来有什么不封闭的地方，就把这个墙删除重新绘制
墙在绘制的时候一定要中心线对中心线绘制
2019-04-18 14:55:16
-
学会采纳才有更多的人愿意回答你的问题
