造价小白
2019-04-22 14:58:14
|
山西省
土建设计预算施工钢筋算量GGJ2013
|
1368查看
2回答
关于千赢官网首页登录入口中跨板受力筋的布置问题

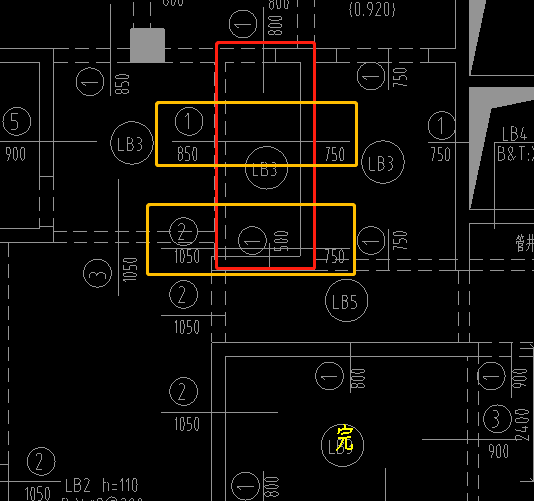

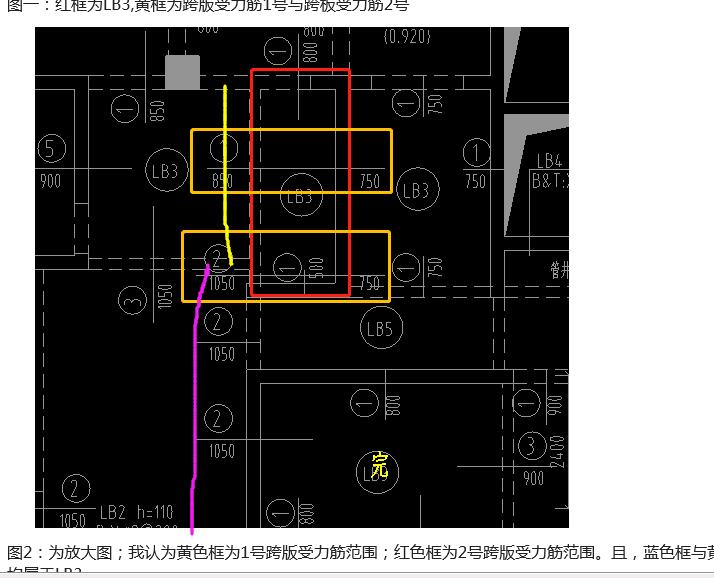

图一：红框为LB3,黄框为跨版受力筋1号与跨板受力筋2号

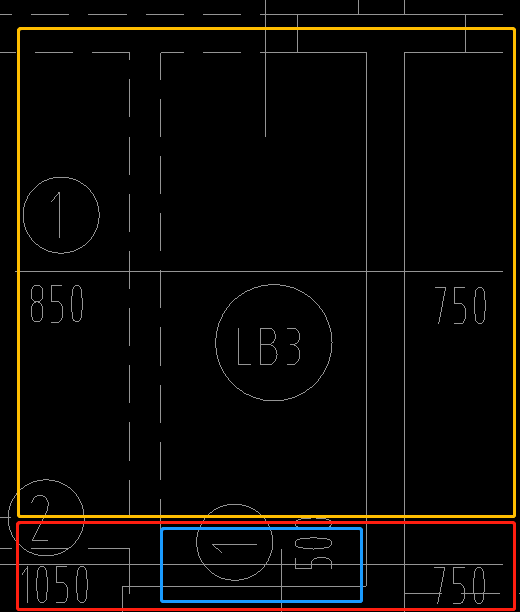

图2：为放大图；我认为黄色框为1号跨版受力筋范围；红色框为2号跨版受力筋范围。且，蓝色框与黄色框中间部分均属于LB3。
请问各位老师：
同一块LB3，如上图所示有两种规格不同的跨版受力筋范围，此时，单板无法满足图纸布筋要求，自定义无法满足图纸布筋要求。这种情况，我如何满足，LB3有两种不同规格的跨版受力筋范围。
问题比较复杂，图纸不太清晰。哪里不清晰，提出来，我补充问题。
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
你可以把LB3分割，然后单独画1号筋和2号筋。
2019-04-23 16:11:46
-
下例参考2019-04-22 15:14:02
下例参考
