不渡°
2019-04-24 09:11:35
|
内蒙古自治区
土建土建计量GTJ
|
524查看
4回答

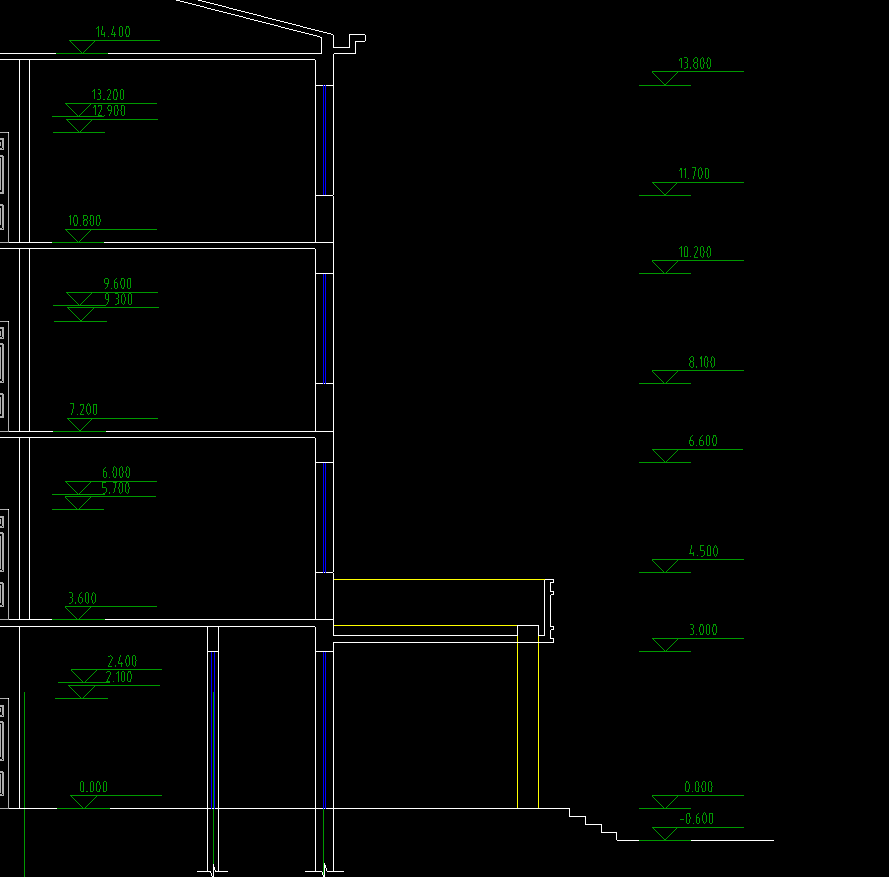

请大佬告诉我这个图基础层到4层的层高和底标高填多少！
2019-04-24 09:22:54 补充

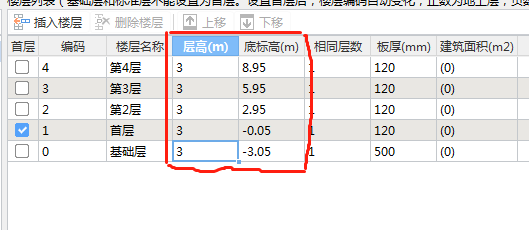

大佬们 我这样填对不对！
大佬们 我这样填对不对！
全部回答
(4)
首答仅用{{minutesHtml}}
-
看图纸层高是3.6m呀，不是3m
2019-04-24 09:17:33
-
比如：四层底标高是10.8，顶标高是14.4。
基础层的标高，这个图看不出来，要看结构图。
首次提交 2019-04-24 09:17:52 最近修改2019-04-24 09:18:45 (修改过1次)
-
在这个图里，看不到基础层的底标高，你看下你的图纸里有没有楼层标高表，有的话，按照那里来就可以了。不然的话，就到基础图里，看里面的说明，有没有说标高是多少，或者你自己输入一个大值，然后基础的标高，你再按照图纸对的调整构件的标高就可以了。第4层的层高是14.4-10.8=3.6米。
2019-04-24 09:19:06
-
建议参照结构图标高设置，此图层高为3.6 4层顶为14.4m
2019-04-24 09:32:08
