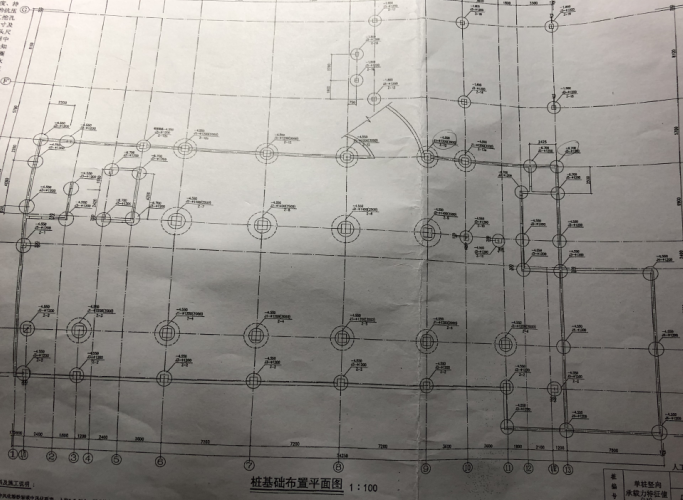

图纸只告诉了基础这两张图，这个桩没有承台，如何绘制在筏板下方？
是运用柱墩来绘制吗？这种基础到底属于桩承台基础，还是筏板基础？
2019-04-25 22:46:47 补充

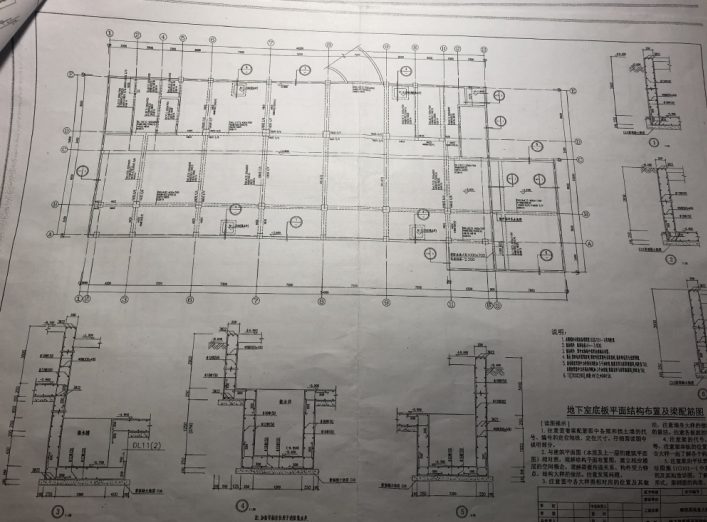

这个地下室底板上的梁属于筏板的主梁、次梁，还是桩的联系梁？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
从图纸看，他是直接在打完桩以后，铺设垫层和砖胎膜，然后直接浇筑筏板的。应该是属于筏板基础。
另外，基础的混凝土体积是不扣除伸入的桩头体积的，所以至于你用什么筏板画还是用桩承台画都是没关系的。
另外看下地下室底板的图纸说明，看下里面的配筋，怎么方便用什么构件。一般用筏板布。
2019-04-25 22:55:05
-
没有承台，就不需要定义承台布置了。
2019-04-25 22:46:06
-
没有承台，就直接画筏板，看筏板结构平面图纸主梁、次梁在筏板中。
2019-04-25 23:01:40
-
请查查图纸目录，看看有没有桩基础平面布置图。
2019-04-25 23:23:03
