筏板布筋 (千赢官网首页登录入口BIM土建计量平台 GTJ2018)

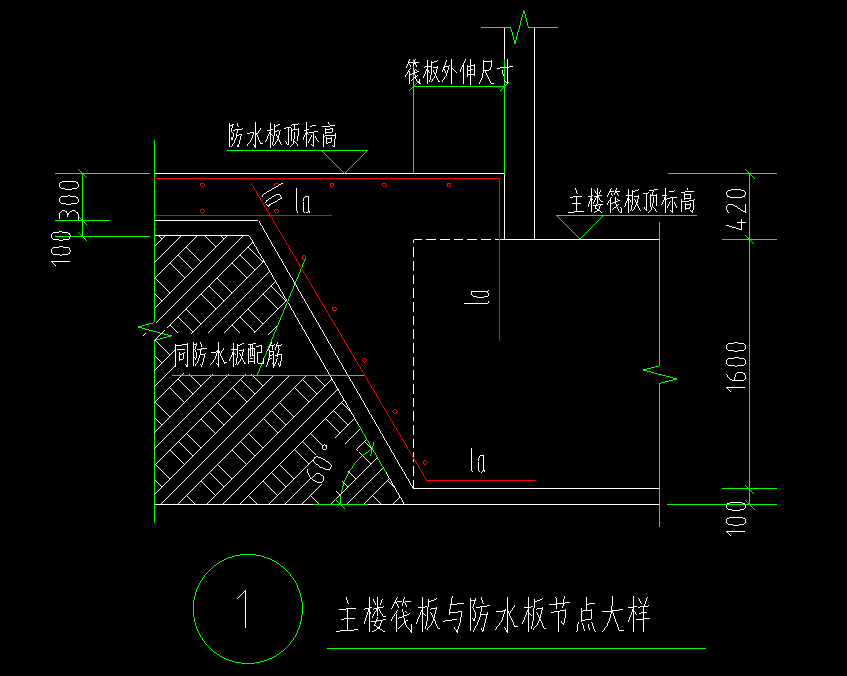

①图中FB-1的钢筋信息是指小筏板的钢筋吗？
②那像这样的筏板基础（整块筏板，还有标为FB-1的小筏板）该怎么绘制？
整块绘制：小筏板的钢筋无法布置 分开绘制：大筏板找不开到合适的点连续绘制，无法绘制
2019-04-30 09:03:22 补充
2019-04-30 09:05:16 补充
在图中怎么区分主楼筏板与防水板？
2019-04-30 10:24:55 补充
筏板中的钢筋： ①横向：上层下筋，下层上筋
②纵向：上层上筋，下层下筋
定义钢筋时，选择哪种类别（底筋，面筋，中间层筋）呢？
全部回答
(4)
首答仅用{{minutesHtml}}
-
不同厚度、不同标高的筏板分开布置，标高要对应的进行设置。
大样1的侧面形状是通过设置筏板变截面完成。
首次提交 2019-04-30 09:02:53 最近修改2019-04-30 09:15:06 (修改过1次)
-
有问题，提答疑。
让甲方的管理人员也为你服务服务。
祝你顺利，千万不要骨折
首次提交 2019-04-30 09:43:51 最近修改2019-04-30 09:44:39 (修改过1次)
-
画两个筏板，设置筏板变截面功能。注意设置节点（主楼与副楼筏板节点钢筋用挑檐编辑（自定义挑檐））
2019-04-30 09:51:29
-
①图中FB-1的钢筋信息是指小筏板的钢筋的
②那像这样的筏板基础（整块筏板，还有标为FB-1的小筏板）分别定义，分别绘制即可
小筏板的钢筋用单板，水平垂直 分开绘制：
下层的用底筋，上层的用面筋，
2019-04-30 11:52:01
