LIUNIAN 2019-04-30 09:15:46 | 广东省安装 | 426查看 4回答

安装识图问题

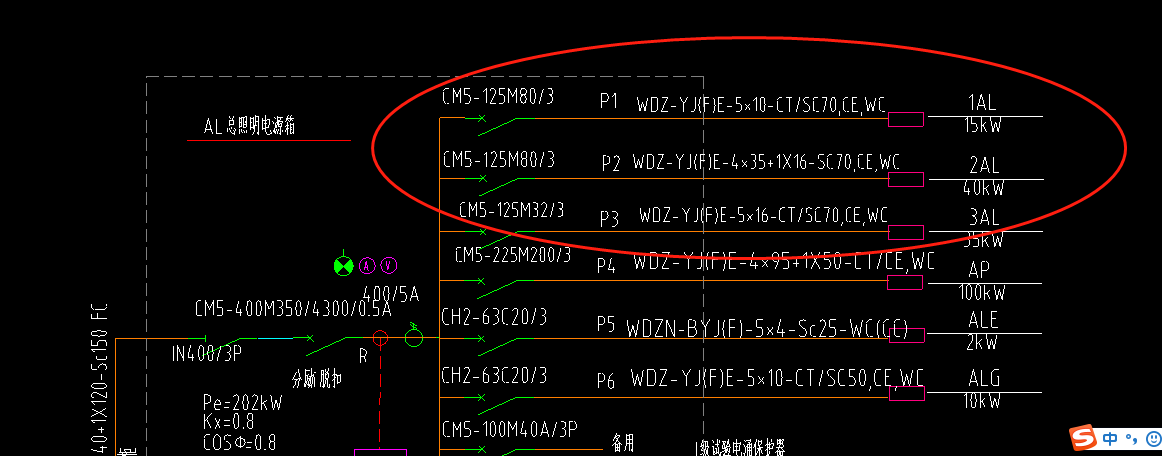

请问，图中英文字母加数字的这些代号是什么意思，然后有没有图集解释这些代号的？

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (4) 首答仅用{{minutesHtml}}

已采纳

何易性

答题： 26 被赞： 13

WDZ-YJE-5*10是电线/电缆型号，CT是桥架，SC是钢管，CE/WC是敷设方式

首次提交 2019-04-30 09:18:21 最近修改2019-04-30 09:19:00 (修改过1次)

赞1 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
更聪明专家

答题： 419 被赞： 153

前面是断路器的符号，网上搜索一下就是了，可以不消理解这些了

2019-04-30 09:18:23

赞1 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
蓝鲸钻石专家

答题： 68716 被赞： 75918

你的上图是一个配电箱原理图，原理图上表示了进线开关西和各出线开关的规格型号、回路编号、每个回路线路的规格型号及线路的敷设方式保护管的规格和材质、回路的设计功率

2019-04-30 09:25:43

赞1 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
宁专家

答题： 6232 被赞： 743

你好：CM5-125M-空气开关型号，80-开关容量，3-开关级数。P1-配电箱内的回路编号。
WDZ-YJ(F)E-5*10-电缆的型号规格。CT-桥架。SC-钢管，70-管的规格。
WC-墙内暗配敷设，CE-沿天棚或顶棚面敷设。

2019-04-30 09:25:53
