请问前辈们这两种桩承台配筋怎么画
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
上截图是用梁式配置钢筋定义承台。
下截图的“B 8C22@100*3”在承台柱连接钢筋中输入，承台“布置范围”7个间距700，然后“C10-200”钢筋就要在承台属性的其它钢筋里编辑。另外在定义一个单元编辑“T 4C12-200*3”也是在承台柱连接钢筋中输入，承台“布置范围”3个间距600。
首次提交 2019-05-02 15:54:13 最近修改2019-05-02 15:57:36 (修改过1次)
-

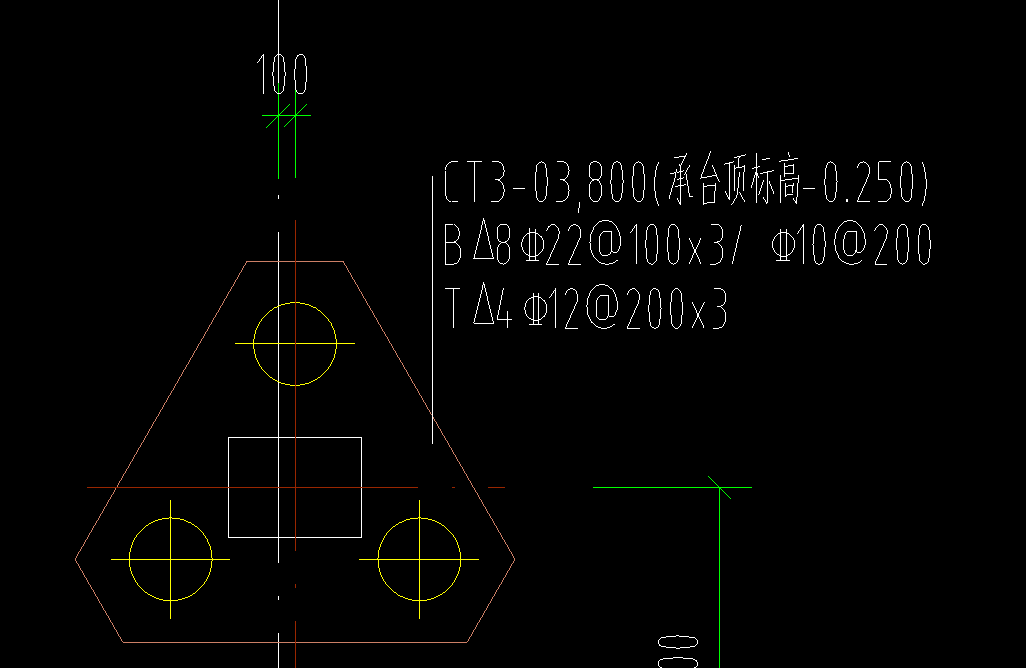

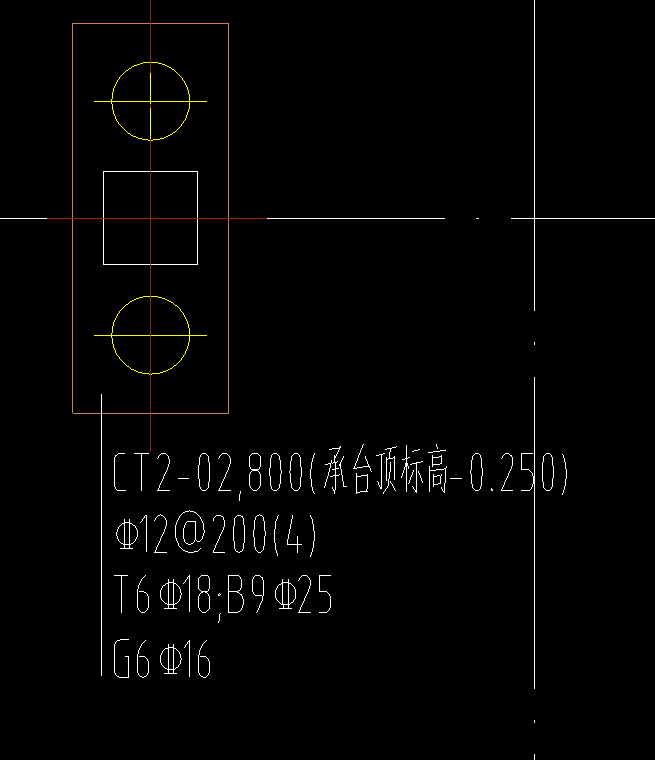

上图是梁式配筋承台，下图是三桩承台。
上图选择梁式配筋承台单元参数图计算，下图选择三桩承台设置单边加强筋处理。
2019-05-02 15:54:48
