墙身大样的钢筋布置

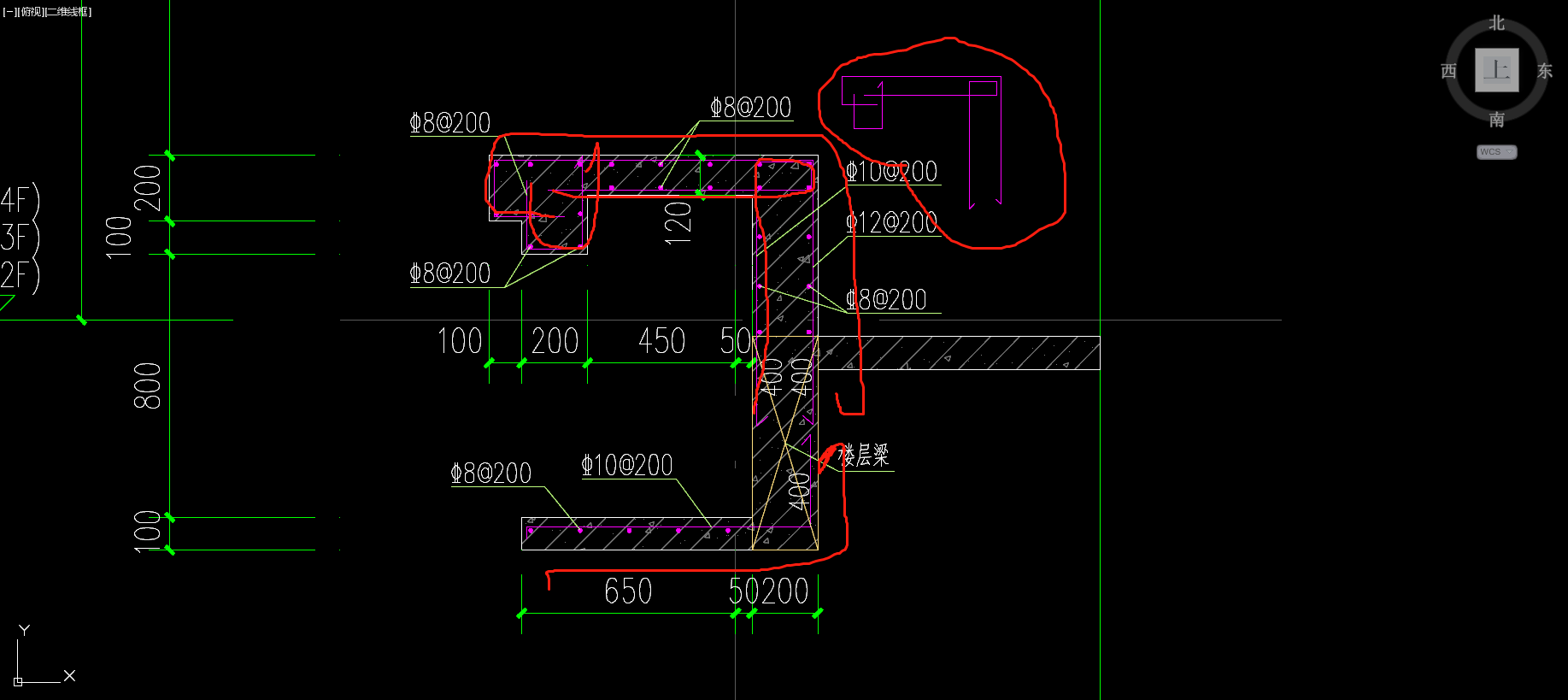

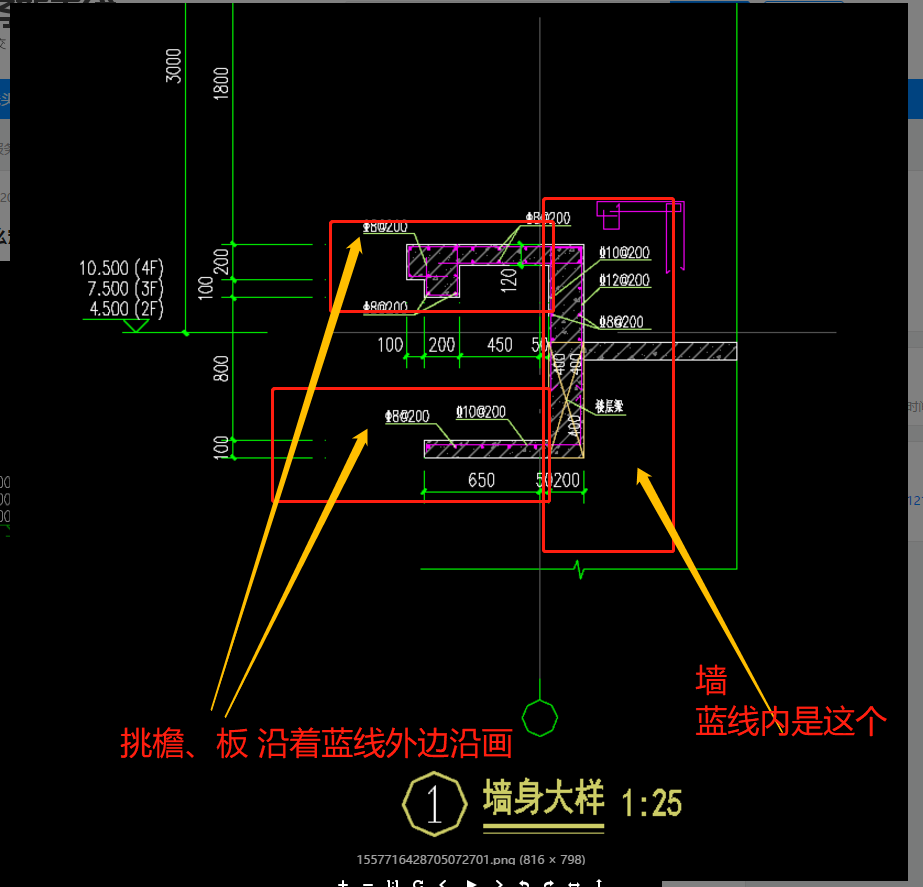

前面有专家回答了很明确的答案、这个墙身大样分别用墙、挑檐、板来定义图1、那么钢筋怎么布置？墙的话它的箍筋又是连接了挑檐的，挑檐的箍筋又是连接了墙的，可以上图说明下，墙，挑檐、板的钢筋分别怎么布置吗？谢谢
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
你用的是13版本，告诉你方法的人可能已经在用18版本了，所以有些东西你无法按照他说的去布置，因为13版本没有这个功能
我的是18版本，如果13版本也有这个（线式挑檐），你就按我这个步骤去编辑就可以了

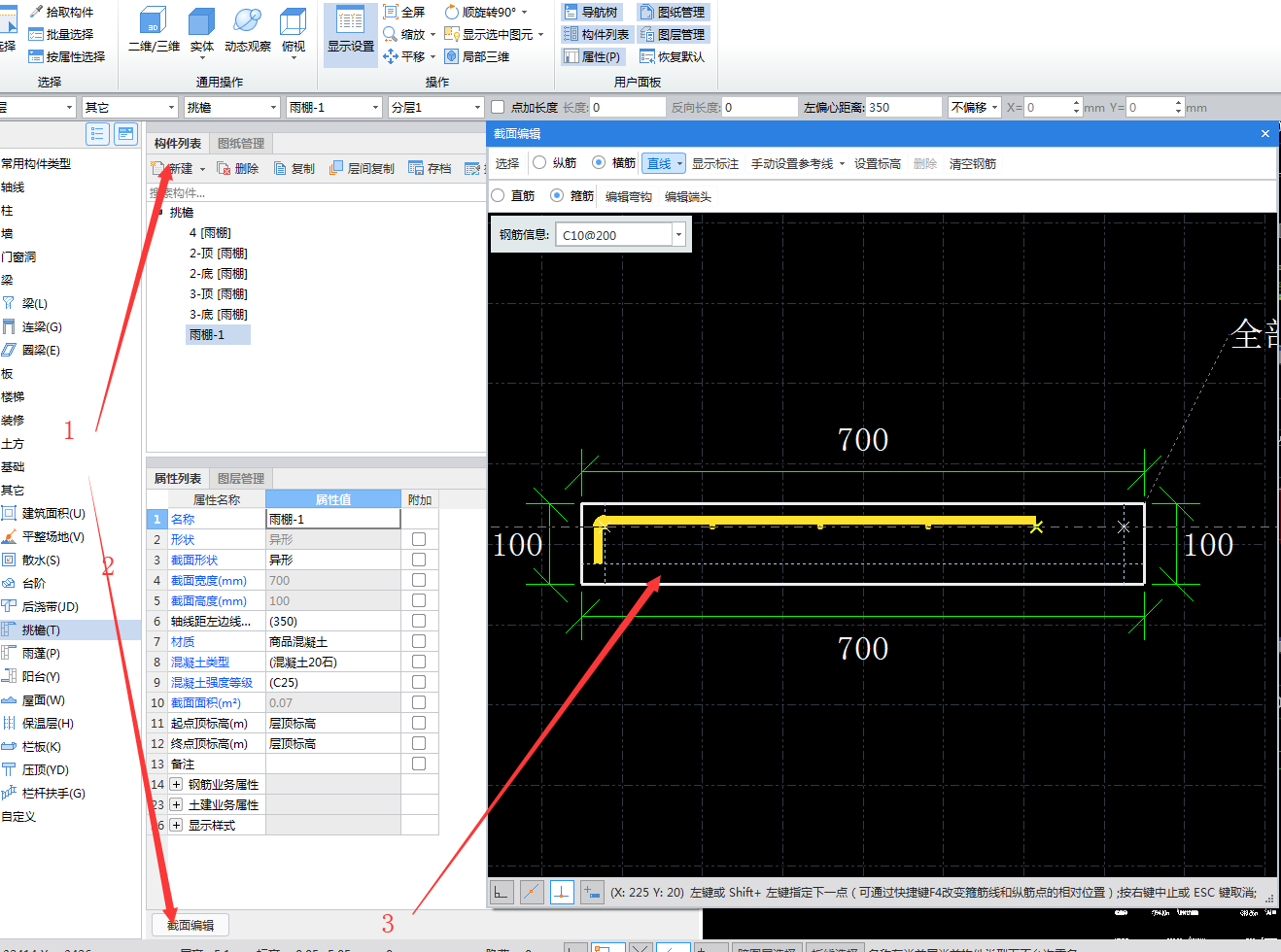

1、新建线式挑檐
2、打开界面编辑3、按照图纸钢筋信息进行编辑就可以了
备用方案（如果没有这个功能）
建议用（自定义）按这个方法去设置。如下

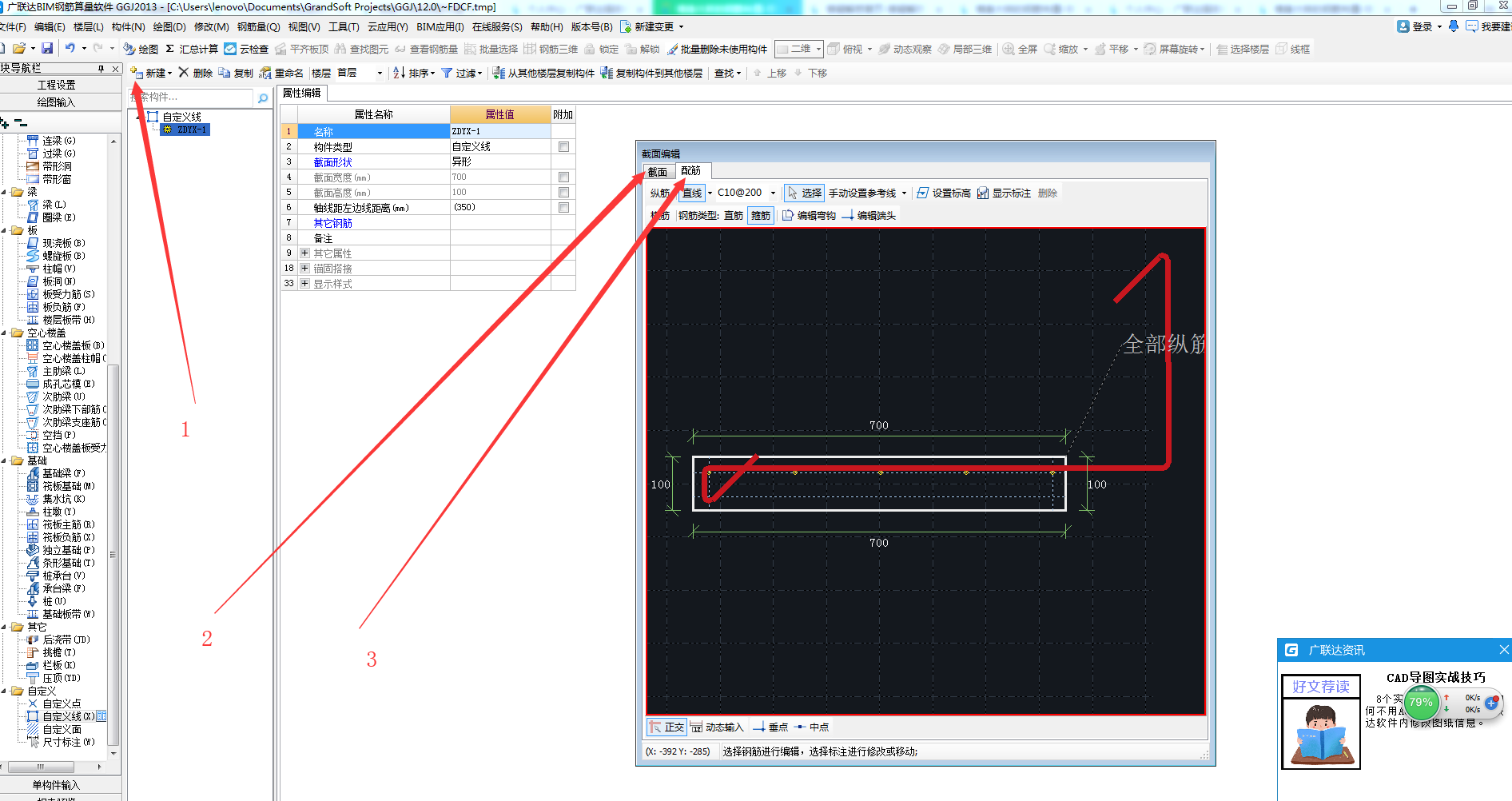

1、13版本用自定义线（异形），才可以编辑截面后配筋
2、编辑截面
3、按照图纸钢筋信息进行编辑
首次提交 2019-05-13 15:12:06 最近修改2019-05-13 15:56:19 (修改过3次)
-
2013版本用自定义线自己编辑截面，绘制（自由编辑钢筋）在类型里面修改成挑檐即可
2019-05-13 15:45:29
