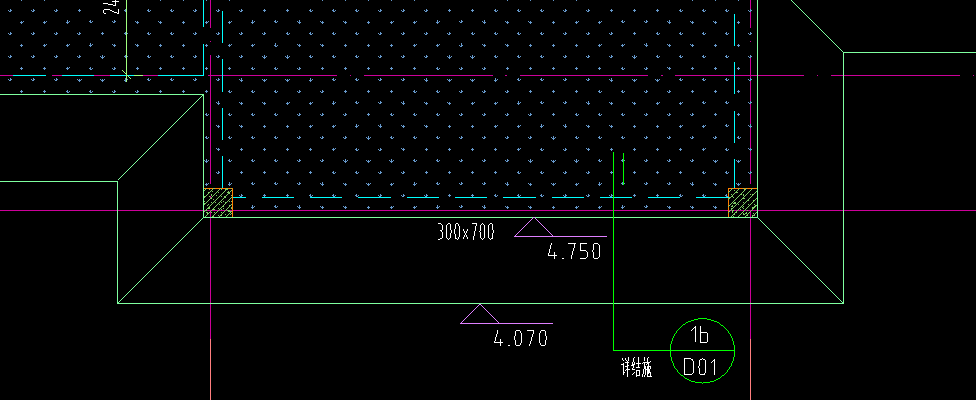

请问gtj2018里面这种屋檐怎么画啊？
全部回答
(2)
首答仅用{{minutesHtml}}
-
用斜板处理即可，边上的利用梁、圈梁、自定义线都可以处理。
2019-05-18 13:20:11
-
斜板加挑檐绘制，挑檐可以自动闭合
新建矩形/异形自定义线/挑檐/栏板/压顶，在多边形编辑器中绘制截面形式后点击确定，然后在自定义线截面编辑中绘制纵筋和横筋。
纵筋：选择纵筋，水平/垂直方向，直线/点/三点画弧按照参考线位置直线绘制；
水平筋/箍筋/拉筋：选择横筋，水平/垂直方向，直线/矩形/三点画弧按照纵筋位置绘制。
2019-05-18 14:18:10
