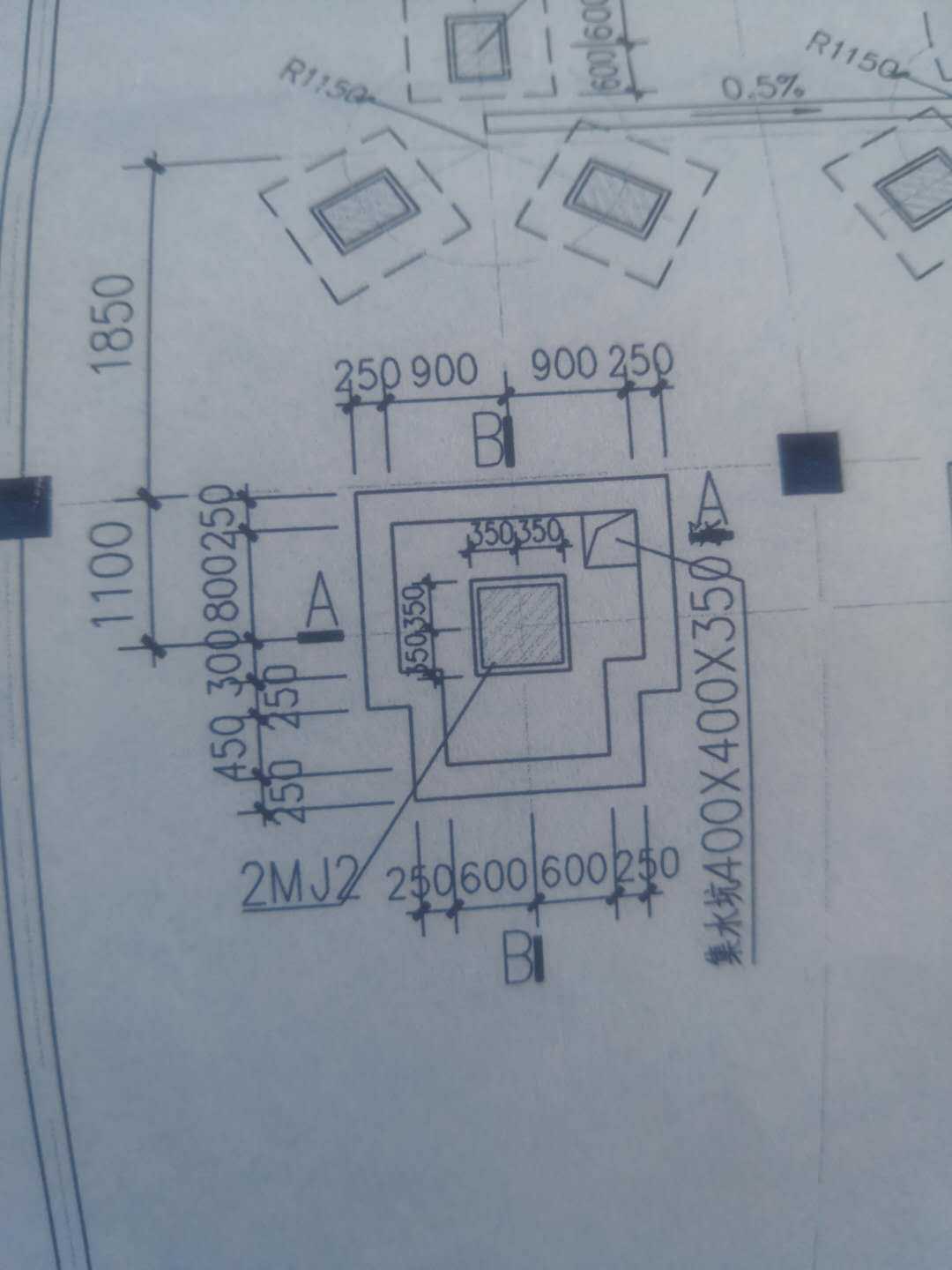

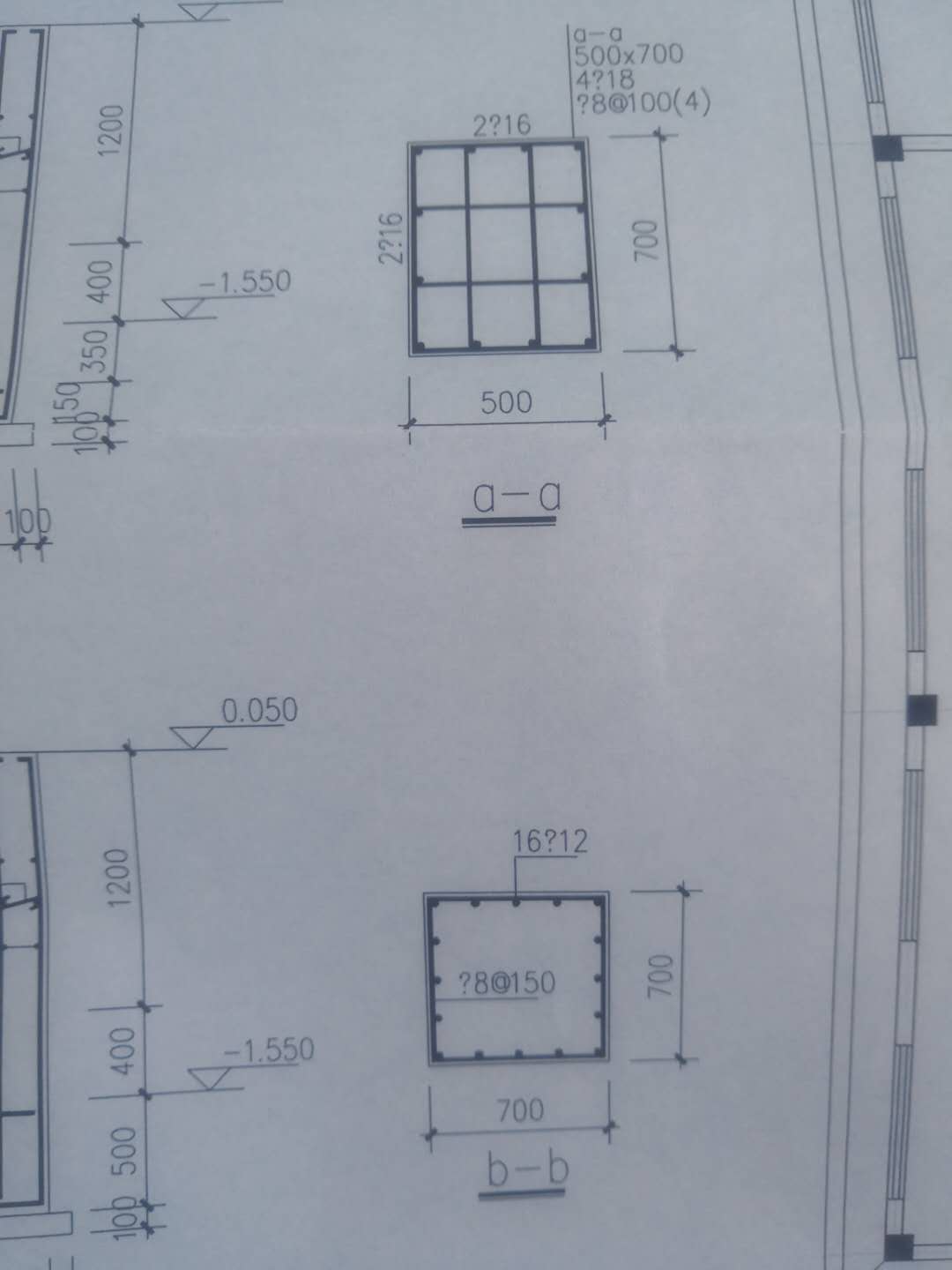

基础的一个东西，附图，应该怎么画
画筏板和剪力墙？？
2019-05-25 13:49:45 补充
2019-05-25 13:51:16 补充

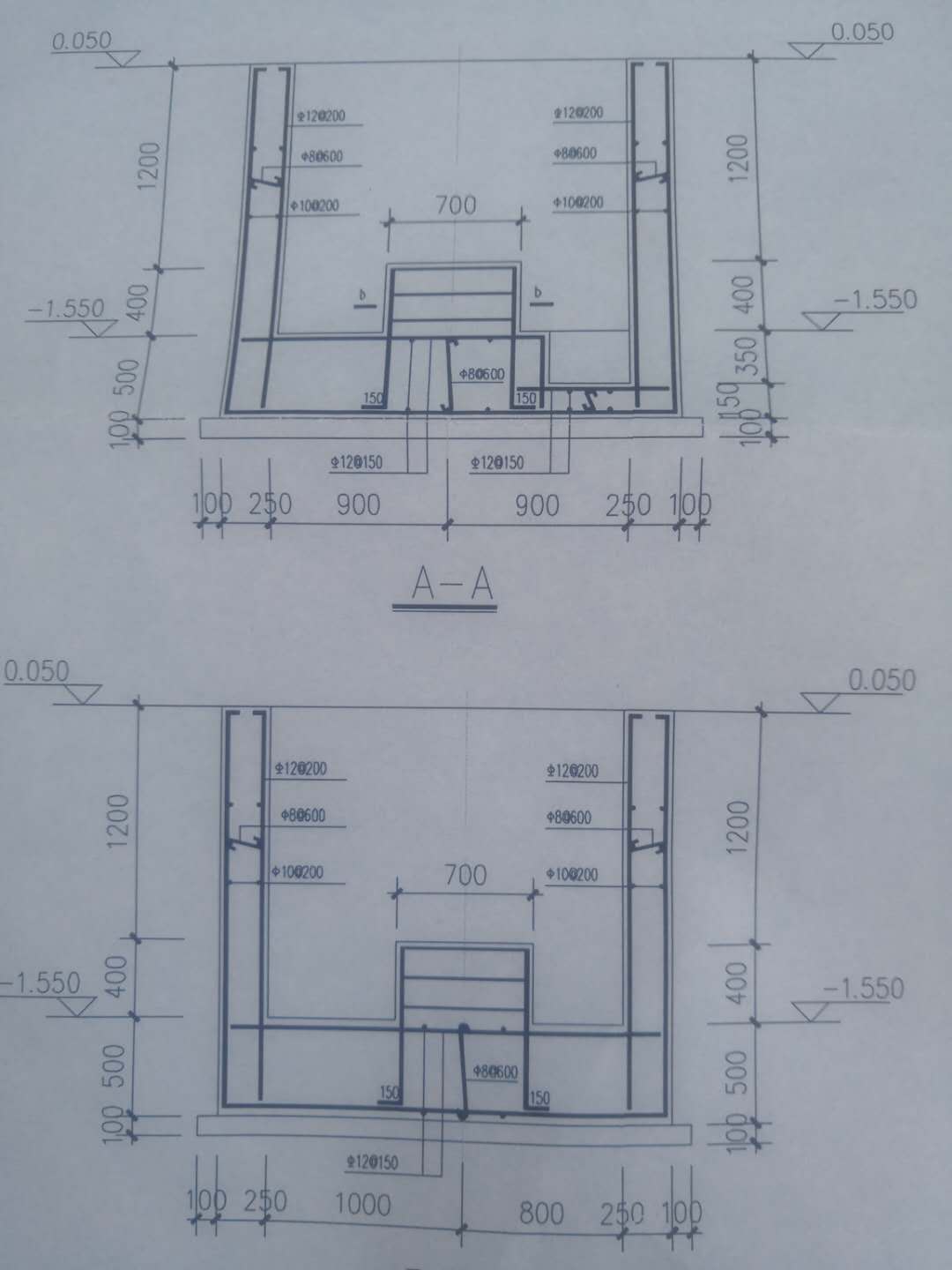

底面看立面高度不一样咋画上去啊
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳单构件输入中处理一下吧。
2019-05-25 13:51:14
-
筏板基础，柱墩和集水坑组合绘制
周圈的用剪力墙绘制，中间凸起的用柱状配筋的柱墩，凹下去的部位对照平面图角部位置用集水坑布置
首次提交 2019-05-25 13:58:43 最近修改2019-05-25 14:02:09 (修改过1次)
