三桩承台钢筋布置

三桩承台钢筋布置，新建桩承台单元时，为什么会有顶和底之分，又是什么意思？还有我现在这个应该怎么布置钢筋？

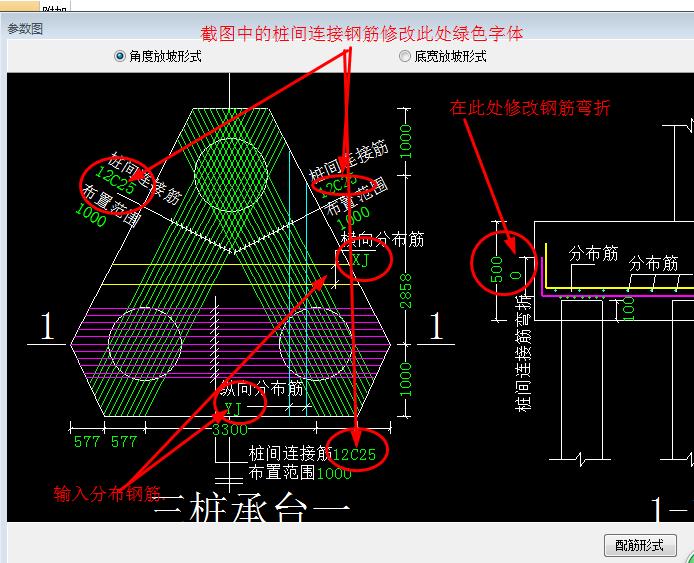

桩承台在新建桩承台后,新建桩承台单元时有顶和底之分,软件中是按常规设计的,和独立基础一样,可以建立多个承台单元的意思,新建第一个承台单元,软件默认是从下向上排列,所以第一个单元就是底单元了,再建立一个单元时就会是顶,再建一个单元时,顶就会变成第二个单元,新建的就会变成顶了.你截图中的承台为三桩承台,只有一个单元,所以在新建桩承台后,新建单元就可以了.它会自动变成底单元,然后在单元中选择参数化单元三桩承台,然后在配筋中根据你工程实际,在参数图中选择对应配筋形式,然后在参数图修改参数图中的配筋信息就可以了.

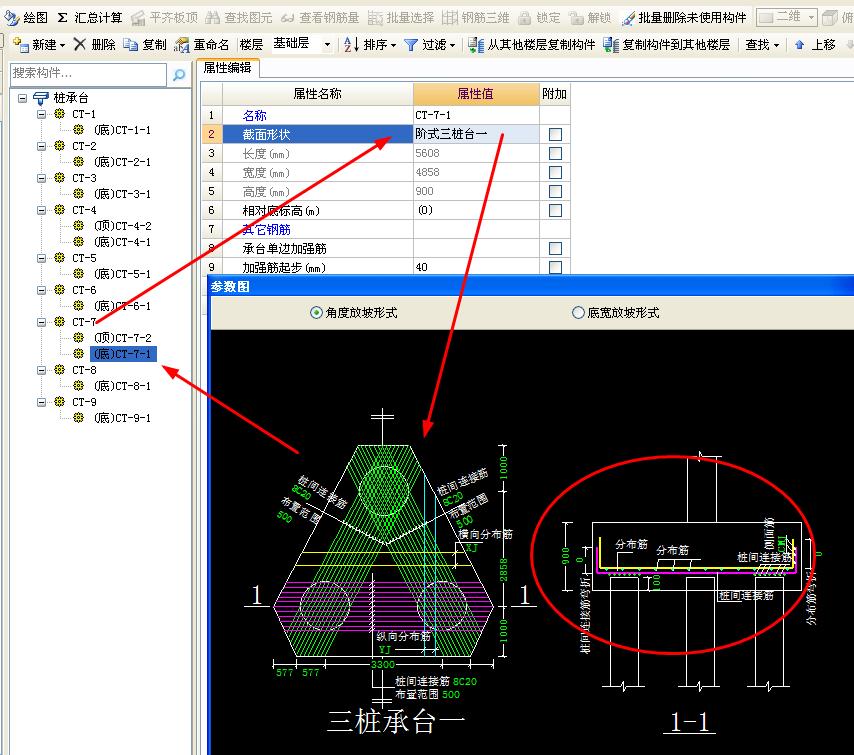

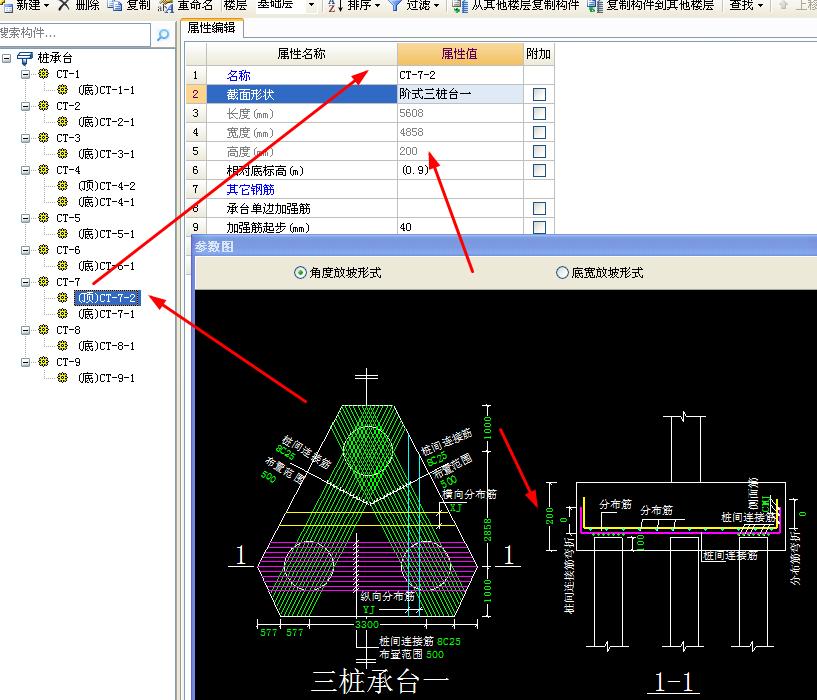

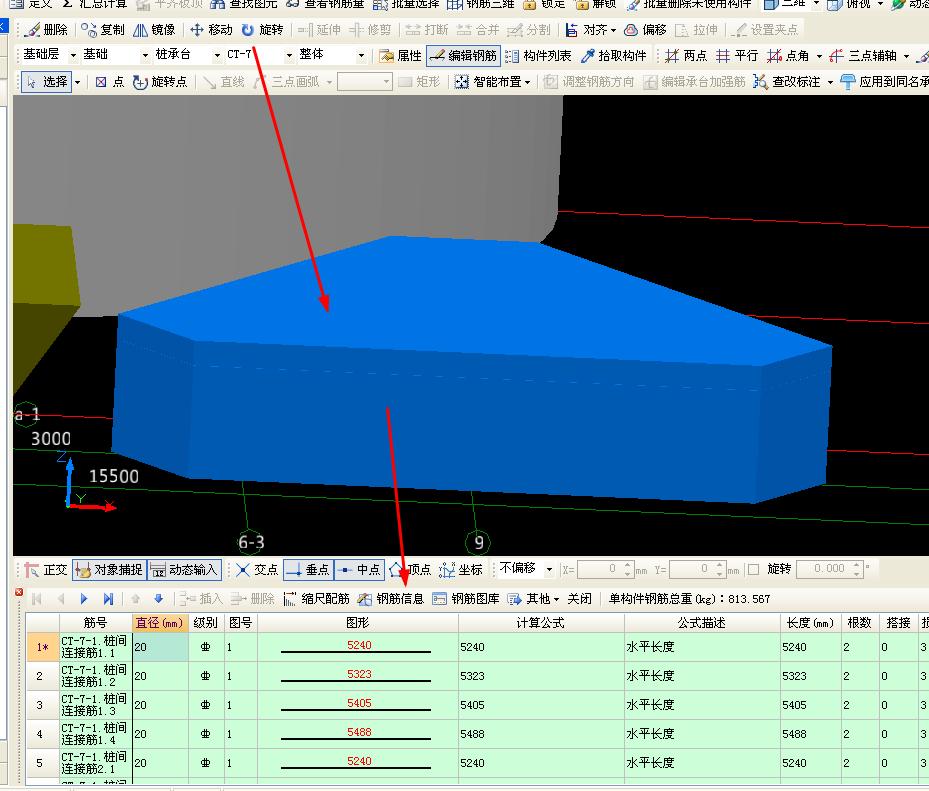

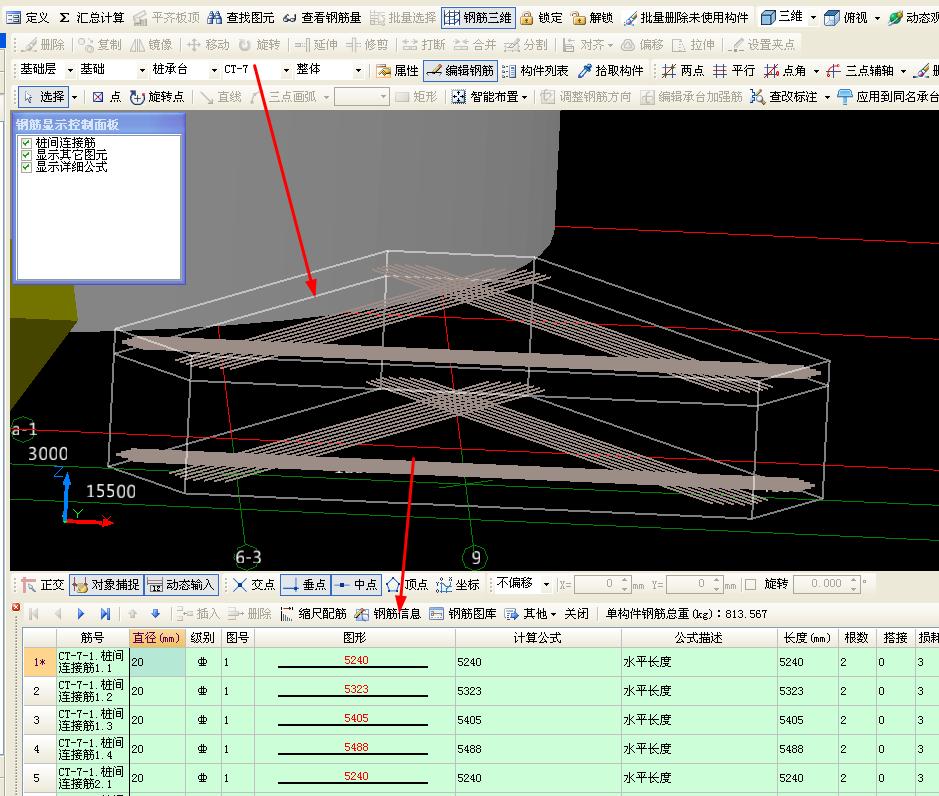

(三桩承台斜向桩间配筋,软件中一般只能输入底筋,你截图中有二层,即底和顶两层钢筋,在软件中可以变通处理,一种方法就是定义两个一样大的单元,在每个单元中分别输入底和顶钢筋,还有一种方法就是把钢筋在一排中输入底和顶的钢筋,如底为5根顶为5根,你在底筋中输入10根钢筋,这种情况只适用于相同的钢筋时的情况.当底筋和顶筋不同时,可以先按一种钢筋输入,然后在汇总计算后,在编辑钢筋中,修改再锁定来处理.
