安装识图问题

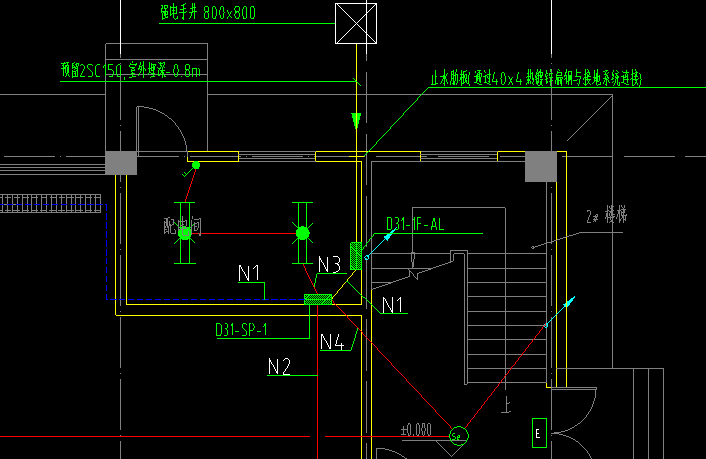

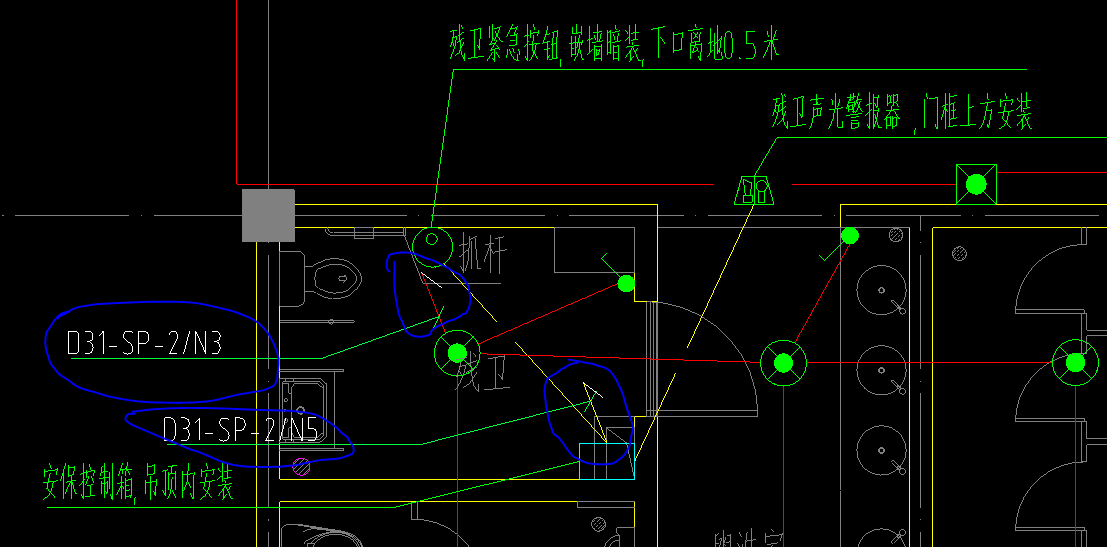

1、第一张图片圈出来的部分表达的是什么意思？（厕所位置）D31-SP-1/N6，D31-SP-1/N8，引出的那一小截线是什么意思？我知道D31-SP-1是首层的配电箱，但是首层配电箱并没有分出这么多支线路呀？

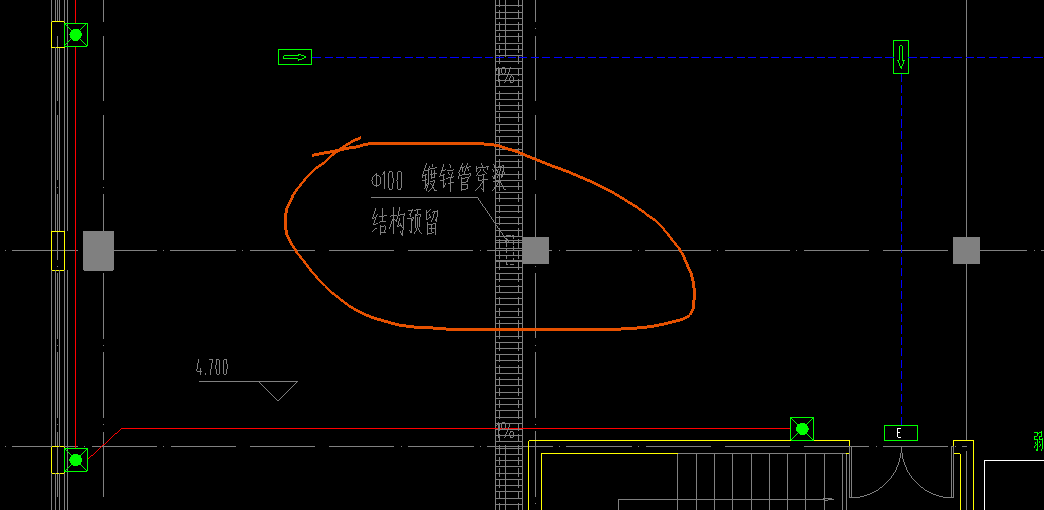

2、并未从图纸中看出厕所的电源从哪接进去的？第三张图结构预留镀锌管穿梁有什么用？又没有线穿过？
全部回答
(1)
首答仅用{{minutesHtml}}
-
1、平面图也许没画完整，N6\\N8回路看系统图有没有，如果有，需要设计完善。
2、同第一条，平面图不完整，需要设计补充完整。
3、预留的穿梁管不一定是电气专业的，看这个跟结构在一个图层，可能是其它专业用的
