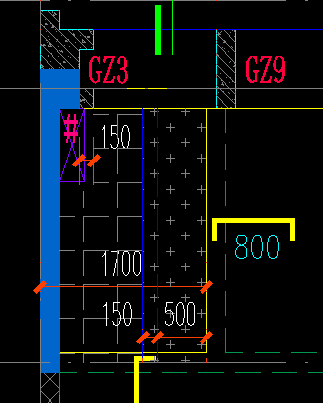

图中单板有两个不同厚度，一个图案填充代表一个，请问，分界线是垂直的直线还那个虚线
2019-06-05 22:13:38 补充

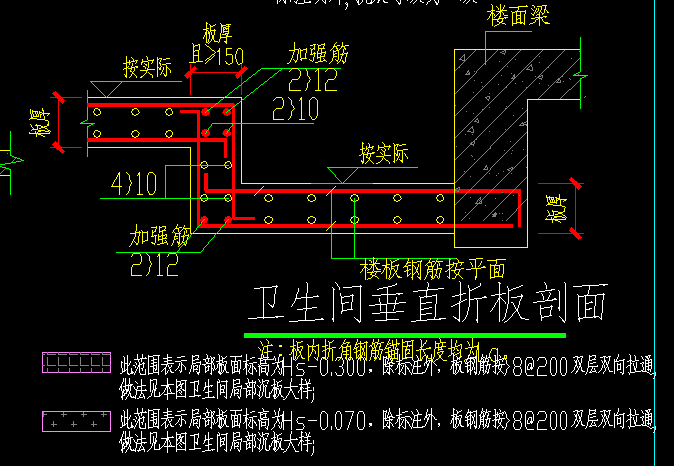

为什么中间是两条垂直的虚线与实线，起到什么作用

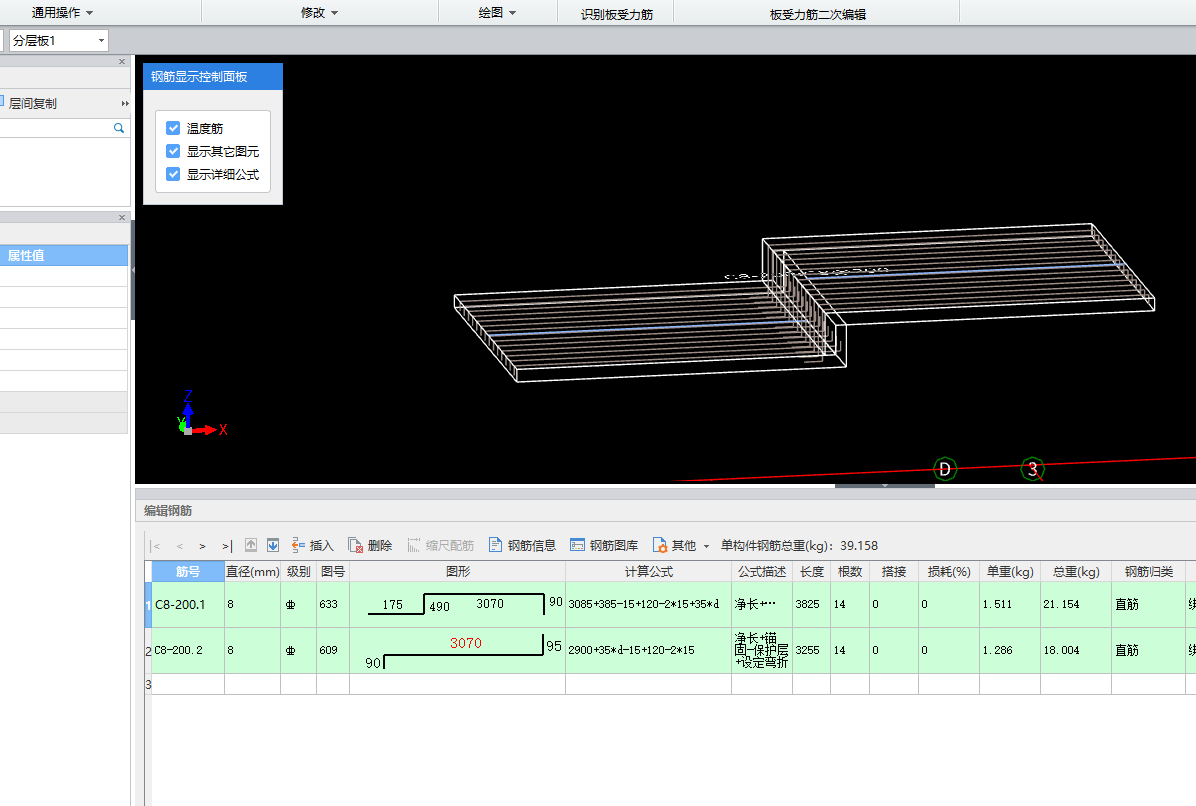

2019-06-05 22:18:12 补充
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
布置按直线，虚线应该是设置折板边缘吧
首次提交 2019-06-05 22:18:01 最近修改2019-06-05 22:23:58 (修改过1次)
-
这两条线应该是梁或竖向板（降板）的投影，板从图例看应以实线分界。
首次提交 2019-06-05 22:13:55 最近修改2019-06-05 22:18:02 (修改过2次)
